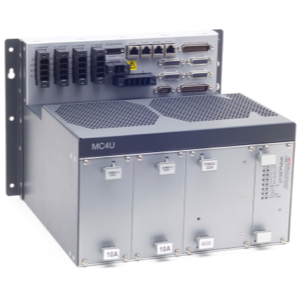

MC4UDC
Universal drive modules
Omschrijving
De MC4Udc is een modulair, configureerbaar meerassig servoaandrijfsysteem. Het bestaat uit een Slave Motion Controller, voeding en drive modules die zijn ontworpen voor OEM's met veeleisende meerassige motion control-toepassingen. De servodrive modules kunnen worden bestuurd door elke ACS SPiiPlus-platform EtherCAT-master en maken gebruik van krachtige servobesturingsalgoritmen om de prestaties van het bewegingssysteem te optimaliseren.
Specificaties
Aantal drives:
Montage:
Voedingsingang:
Busspanning:
⠀
Max. stroom per as:
Encoderkanalen:
⠀
IO:
⠀
Behuizingsbreedtes:
Functionele veiligheidsopties:
Eigen ACS-functieopties:
Max. 8
Rack of panel mounted
85 - 400 Vac
24 - 560 Vdc (waarde afhankelijk van geselecteerde voedingsmodule)
45/90 A tot 4 assen, 20/40 A tot 8 assen*
Max. 8 elke combinatie (8 AqB, 8 SinCos, 4 absoluut)
Veel verschillende mogelijkheden, vraag VarioDrive of zie datasheet.
9, 11, 19 of 22 inch
STO
ServoBoost, NanoPWM
*) Stroomwaarden gespecificeerd in Sinus-piek
Voor de servodrive modules kunnen er twee typen geselecteerd worden: de NanoPWM voor de meest nauwkeurige performance met betrekking tot positie jitter, settling time en snelheidsnauwkeurigheid, en de economische PWM drives. De geïntegreerde universele servo controller biedt de systeemontwerper flexibiliteit biedt om vrijwel elk type motor te besturen. Optioneel is de functie Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.
Toepassingen
- Semiconductor industrie
- Digital 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
MC4UDC
Universal drive modules
Omschrijving
De MC4Udc is een modulair, configureerbaar meerassig servoaandrijfsysteem. Het bestaat uit een Slave Motion Controller, voeding en drive modules die zijn ontworpen voor OEM's met veeleisende meerassige motion control-toepassingen. De servodrive modules kunnen worden bestuurd door elke ACS SPiiPlus-platform EtherCAT-master en maken gebruik van krachtige servobesturingsalgoritmen om de prestaties van het bewegingssysteem te optimaliseren.
Voor de servodrive modules kunnen er twee typen geselecteerd worden: de NanoPWM voor de meest nauwkeurige performance met betrekking tot positie jitter, settling time en snelheidsnauwkeurigheid, en de economische PWM drives. De geïntegreerde universele servo controller biedt de systeemontwerper flexibiliteit biedt om vrijwel elk type motor te besturen. Optioneel is de functie Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.
Specificaties
Aantal drives:
Montage:
Voedingsingang:
Busspanning:
Max. stroom per as:
Encoderkanalen:
IO:
Behuizingsbreedtes:
Functionele veiligheidsopties:
Eigen ACS-functieopties:
Max. 8
Rack of panel mounted
85 - 400 Vac
24 - 560 Vdc (waarde afhankelijk van geselecteerde voedingsmodule)
45/90 A tot 4 assen, 20/40 A tot 8 assen*
Max. 8 elke combinatie (8 AqB, 8 SinCos, 4 absoluut)
Veel verschillende mogelijkheden, vraag VarioDrive of zie datasheet.
9, 11, 19 of 22 inch
STO
ServoBoost, NanoPWM
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Digital 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
MC4UDC
Universal drive modules
Omschrijving
De MC4Udc is een modulair, configureerbaar meerassig servoaandrijfsysteem. Het bestaat uit een Slave Motion Controller, voeding en drive modules die zijn ontworpen voor OEM's met veeleisende meerassige motion control-toepassingen. De servodrive modules kunnen worden bestuurd door elke ACS SPiiPlus-platform EtherCAT-master en maken gebruik van krachtige servobesturingsalgoritmen om de prestaties van het bewegingssysteem te optimaliseren.
Voor de servodrive modules kunnen er twee typen geselecteerd worden: de NanoPWM voor de meest nauwkeurige performance met betrekking tot positie jitter, settling time en snelheidsnauwkeurigheid, en de economische PWM drives. De geïntegreerde universele servo controller biedt de systeemontwerper flexibiliteit biedt om vrijwel elk type motor te besturen. Optioneel is de functie Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.
Specificaties
Aantal drives: Max. 8
Montage: Rack of panel mounted
Voedingsingang: 85 - 400 Vac
Busspanning: 24 - 560 Vdc (waarde afhankelijk van geselecteerde voedingsmodule)
Max. Stroom per as: 45/90 A tot 4 assen, 20/40 A tot 8 assen*
Encoderkanalen: Max. 8 elke combinatie (8 AqB, 8 SinCos, 4 absoluut)
IO: Veel verschillende mogelijkheden, vraag VarioDrive of zie datasheet.
Behuizingsbreedtes: 9, 11, 19 of 22 inch
Functionele veiligheidsopties: STO
Eigen ACS-functieopties: ServoBoost, NanoPWM
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Digital 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
