Specificaties

Design:

Temperatuurbereik:
Speling:
Service-life:
Materiaal:
- Balgdeel:
- Naaf:
- Tussenflens:
Piekbelasting:
Snelheid:
Optioneel:

Koppeling met klemnaaf aan de ene zijde en een flensverbinding met aparte tussenflens aan de andere zijde
-30 - 100 °C
Geen
Geen service

Zeer flexibel hoogwaardig roestvrij staal
< serie 300 van aluminium, > 300 serie van staal
Staal
Tot 1,5x voorgeschreven waarden
Tot 10.000 rpm
Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag

Omschrijving

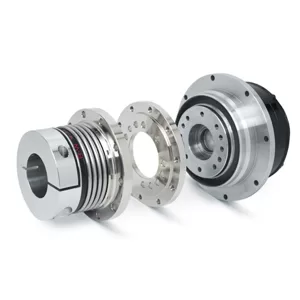

De BK8 balgkoppeling van R+W Couplings heeft een compact design en is aan één kant uitgevoerd met een robotflens voor directe montage. De koppeling is zeer eenvoudig te (de)monteren. Door het gebruik van een frictie klemverbinding is deze precisie koppeling absoluut spelingvrij. Dankzij de geforceerd gevormde balg kan het element tegelijkertijd zowel laterale, axiale als angulaire uitlijnfouten opvangen. Zolang deze niet buiten het maximale gebied vallen, zal er geen metaalmoeheid in het balgmateriaal optreden en is de koppeling volkomen vrij van slijtage. Neem voor specifieke vragen over balgkoppelingen contact op met VARIODRIVE.

Specificaties

Design:

Temperatuurbereik:
Speling:
Service-life:
Materiaal:
- Balgdeel:
- Naaf:
- Tussenflens:
Piekbelasting:
Snelheid:
Optioneel:

Koppeling met klemnaaf aan de ene zijde en een flensverbinding met aparte tussenflens aan de andere zijde
-30 - 100 °C
Geen
Geen service

Zeer flexibel hoogwaardig roestvrij staal
< serie 300 van aluminium, > 300 serie van staal
Staal
Tot 1,5x voorgeschreven waarden
Tot 10.000 rpm
Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag

Specificaties

Design: Koppeling met klemnaaf aan de ene zijde en een flensverbinding met aparte tussenflens aan de andere zijde
Temperatuurbereik: -30 - 100 °C
Speling: Geen
Service-life: Geen service
Materiaal:
- Balgdeel:
Zeer flexibel hoogwaardig roestvrij staal
- Naaf: < serie 300 van aluminium, > 300 serie van staal
- Tussenflens: Staal
Piekbelasting:
Tot 1,5x voorgeschreven waarden
Snelheid: Tot 10.000 rpm
Optioneel: Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag

Toepassingen

  • Machinebouw
  • Servo-drive technologie
  • Medische technologie
  • Lucht- en ruimtevaart
  • Renewable energy
  • Transportsystemen
BK8 Serien15

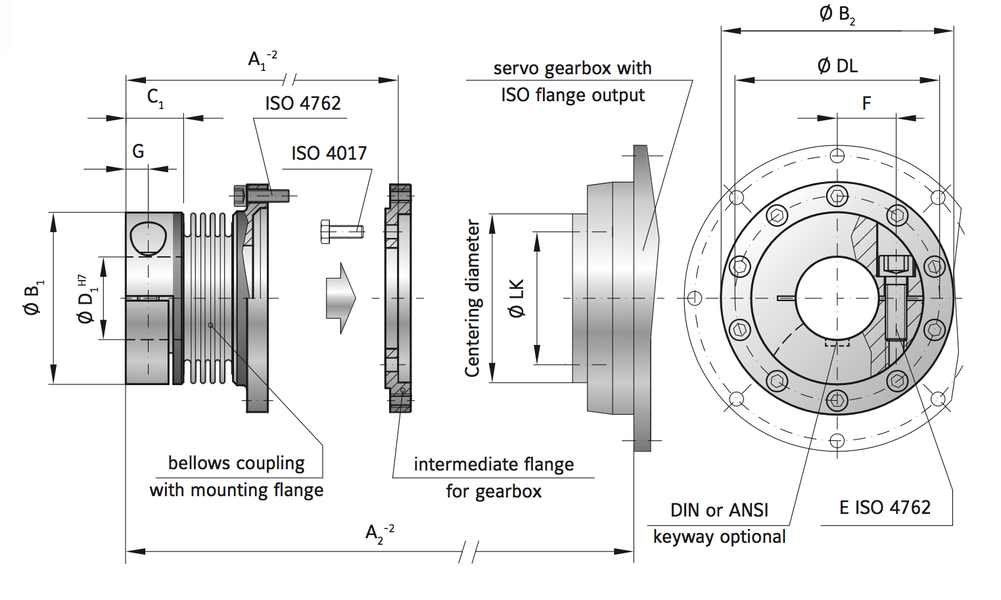

Inside diameter possible from Ø to Ø H7 (mm)
D112-28
Moment of inertia (10-3 kgm2)Jges.0,15
Approximate weight (kg)0,3
Axial ± (mm))max.1
Lateral ± (mm)max.0,25
Angular ± (degree)max.1
Fastening screw (ISO 4762)E11x M5
Tightening torque of the clamping screw max. (Nm)E18
Distance between centerlines (mm)F1x17,5
Distance (mm)G6,5
Mounting length (mm)C116,5
Flange centering diameter (mm)40h7
Flange bolt circle / thread Ø (mm)31,5 / 8x M5
Maximum torque* (Nm)50
Length (mm)A148,5
Length -2 (mm)A268
Outside diameter of hub (mm)B149
Flange outside diameter (mm)B263,5
Bolt circle diameter (mm)DL56,5
Thread (mm)DL10x M4
15
CAD
BK8 Serien60
Inside diameter possible from Ø to Ø H7 (mm)
D114-35
Moment of inertia (10-3 kgm2)Jges.0,65
Approximate weight (kg)0,7
Axial ± (mm))max.1,5
Lateral ± (mm)max.0,25
Angular ± (degree)max.1
Fastening screw (ISO 4762)E11x M8
Tightening torque of the clamping screw max. (Nm)E145
Distance between centerlines (mm)F1x23
Distance (mm)G9,5
Mounting length (mm)C123
Flange centering diameter (mm)63h7
Flange bolt circle / thread Ø (mm)50 / 8x M6
Maximum torque* (Nm)210
Length (mm)A167
Length -2 (mm)A297
Outside diameter of hub (mm)B166
Flange outside diameter (mm)B286
Bolt circle diameter (mm)DL76
Thread (mm)DL10x M5
60
CAD
BK8 Serien150
Inside diameter possible from Ø to Ø H7 (mm)
D119-42
Moment of inertia (10-3 kgm2)Jges.1,3
Approximate weight (kg)1
Axial ± (mm))max.2
Lateral ± (mm)max.0,25
Angular ± (degree)max.1
Fastening screw (ISO 4762)E11x M10
Tightening torque of the clamping screw max. (Nm)E180
Distance between centerlines (mm)F1x27
Distance (mm)G11
Mounting length (mm)C127,5
Flange centering diameter (mm)80h7
Flange bolt circle / thread Ø (mm)63 / 12x M6
Maximum torque* (Nm)380
Length (mm)A172
Length -2 (mm)A2101
Outside diameter of hub (mm)B182
Flange outside diameter (mm)B2108
Bolt circle diameter (mm)DL97
Thread (mm)DL10x M6
150
CAD
BK8 Serien300
Inside diameter possible from Ø to Ø H7 (mm)
D124-60
Moment of inertia (10-3 kgm2)Jges.5,5
Approximate weight (kg)2,8
Axial ± (mm))max.2,5
Lateral ± (mm)max.0,25
Angular ± (degree)max.1
Fastening screw (ISO 4762)E11x M12
Tightening torque of the clamping screw max. (Nm)E1120
Distance between centerlines (mm)F1x39
Distance (mm)G13
Mounting length (mm)C134
Flange centering diameter (mm)100h7
Flange bolt circle / thread Ø (mm)80 / 12 M8
Maximum torque* (Nm)750
Length (mm)A190
Length -2 (mm)A2128
Outside diameter of hub (mm)B1110
Flange outside diameter (mm)B2132
Bolt circle diameter (mm)DL120
Thread (mm)DL12x M6
300
CAD
BK8 Serien1500
Inside diameter possible from Ø to Ø H7 (mm)
D150-80
Moment of inertia (10-3 kgm2)Jges.45
Approximate weight (kg)10
Axial ± (mm))max.3
Lateral ± (mm)max.0,25
Angular ± (degree)max.1
Fastening screw (ISO 4762)E12 x M20
Tightening torque of the clamping screw max. (Nm)E1470
Distance between centerlines (mm)F2x55
Distance (mm)G22,5
Mounting length (mm)C155
Flange centering diameter (mm)160h7
Flange bolt circle / thread Ø (mm)125 / 12x M10
Maximum torque* (Nm)2600
Length (mm)A1140
Length -2 (mm)A2190
Outside diameter of hub (mm)B1157
Flange outside diameter (mm)B2188
Bolt circle diameter (mm)DL170
Thread (mm)DL16 x M8
1500
CAD
