Specificaties

Design:

Temperatuurbereik:
Speling:
Service-life:
Materiaal:
- Balgdeel:
- Naaf:
- Spandoorn:
Piekbelasting:
Snelheid:

Optioneel:

Koppeling met klemnaaf aan de ene zijde en zichzelf uitzettende schacht aan de andere zijde
-30 - 100 °C
Geen
Geen service

Zeer flexibel hoogwaardig roestvrij staal
Zie tabel
Staal
Tot 1,5x voorgeschreven waarden
Tot 10.000 rpm, > 10.000 rpm bij fijn uitgebalanceerde versie
Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag

Omschrijving

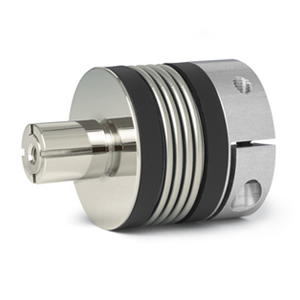

De BK7 balgkoppeling van R+W Couplings is compact en maakt (de)monteren zeer eenvoudig. De spandoorn biedt een hoge klemkracht in holle assen en poelies of tandwielen. Daarnaast heeft de koppeling een laag massatraagheidmoment. Door het gebruik van frictie klemverbinding is deze precisie koppeling absoluut spelingsvrij. Dankzij de geforceerd gevormde balg kan het element tegelijkertijd zowel laterale, axiale als angulaire uitlijnfouten opvangen. Zolang deze niet buiten het maximale gebied vallen, zal er geen metaalmoeheid in het balgmateriaal optreden en is de koppeling volkomen vrij van slijtage. Neem voor specifieke vragen over balgkoppelingen contact op met VARIODRIVE.

Specificaties

Design:

Temperatuurbereik:
Speling:
Service-life:
Materiaal:
- Balgdeel:
- Naaf:
- Spandoorn:
Piekbelasting:
Snelheid:
Optioneel:

Koppeling met klemnaaf aan de ene zijde en zichzelf uitzettende schacht aan de andere zijde
-30 - 100 °C
Geen
Geen service

Zeer flexibel hoogwaardig roestvrij staal
Zie tabel
Staal
Tot 1,5x voorgeschreven waarden
Tot 10.000 rpm, > 10.000 rpm bij fijn uitgebalanceerde versie
Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag

Specificaties

Design: Koppeling met klemnaaf aan de ene zijde en zichzelf uitzettende schacht aan de andere zijde
Temperatuurbereik: -30 - 100 °C
Speling: Geen
Service-life: Geen service
Materiaal:
- Balgdeel:
Flexibel hoogwaardig roestvrij staal
- Naaf: Zie tabel
- Spandoorn: Staal
Piekbelasting:
Tot 1,5x voorgeschreven waarden
Snelheid: Tot 10.000 rpm, > 10.000 rpm bij fijn uitgebalanceerde versie
Optioneel: Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag

Toepassingen

  • Machinebouw
  • Servo-drive technologie
  • Medische technologie
  • Lucht- en ruimtevaart
  • Renewable energy
  • Transportsystemen

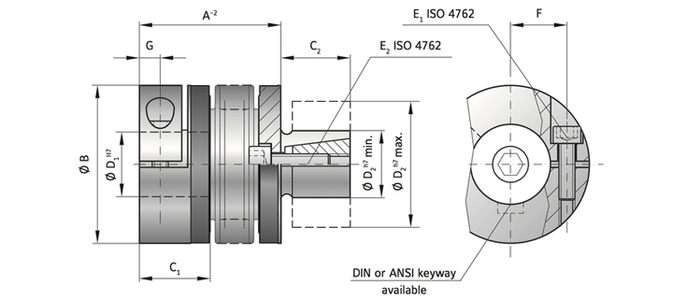

BK7 Serien15
Rated torque (Nm)TKN15
Overall length (mm)A-245 | 52
Inside diameter possible from Ø to Ø H7 (mm)
D18-28
Outside diameter (mm)B49
Moment of inertia (10-3 kgm2)Jges.0,07 | 0,08
Approximate weight (kg)0,15
Torsional stiffness (10³ Nm/rad)CT20 | 15
Axial ± (mm))max.1 | 2
Lateral ± (mm)max.0,15 | 0,2
Angular ± (degree)max.1|1,5
Axial spring stiffness (N/mm)Ca20 | 12
Lateral spring stiffness (N/mm)Cr315 | 108
Fastening screw (ISO 4762)E1/2M5
Tightening torque of the fastening screw (Nm)E1/28
Distance between centerlines (mm)F17
Distance (mm)G6,5
Mounting length (mm)C122
Fit length (mm)C220
Shaft diameter from Ø to Ø h7 (mm)D213-25
Hub materialAluminium
15
CAD
BK7 Serien30
Rated torque (Nm)TKN30
Overall length (mm)A-253 | 61
Inside diameter possible from Ø to Ø H7 (mm)
D110-30
Outside diameter (mm)B55
Moment of inertia (10-3 kgm2)Jges.0,14 | 0,15
Approximate weight (kg)0,3
Torsional stiffness (10³ Nm/rad)CT39 | 28
Axial ± (mm))max.1 | 2
Lateral ± (mm)max.0,2 | 0,25
Angular ± (degree)max.1|1,5
Axial spring stiffness (N/mm)Ca50 | 30
Lateral spring stiffness (N/mm)Cr730 | 230
Fastening screw (ISO 4762)E1/2M6
Tightening torque of the fastening screw (Nm)E1/214
Distance between centerlines (mm)F19
Distance (mm)G7,5
Mounting length (mm)C127
Fit length (mm)C225
Shaft diameter from Ø to Ø h7 (mm)D214-30
Hub materialAluminium
30
CAD
BK7 Serien60
Rated torque (Nm)TKN60
Overall length (mm)A-262 | 72
Inside diameter possible from Ø to Ø H7 (mm)
D112-35
Outside diameter (mm)B66
Moment of inertia (10-3 kgm2)Jges.0,23 | 0,26
Approximate weight (kg)0,4
Torsional stiffness (10³ Nm/rad)CT76 | 55
Axial ± (mm))max.1,5 | 2
Lateral ± (mm)max.0,2 | 0,25
Angular ± (degree)max.1|1,5
Axial spring stiffness (N/mm)Ca72 | 48
Lateral spring stiffness (N/mm)Cr1200 | 380
Fastening screw (ISO 4762)E1/2M8
Tightening torque of the fastening screw (Nm)E1/238
Distance between centerlines (mm)F23
Distance (mm)G9,5
Mounting length (mm)C131
Fit length (mm)C227
Shaft diameter from Ø to Ø h7 (mm)D223-38
Hub materialAluminium
60
CAD
BK7 Serien150
Rated torque (Nm)TKN150
Overall length (mm)A-271 | 83
Inside diameter possible from Ø to Ø H7 (mm)
D119-42
Outside diameter (mm)B81
Moment of inertia (10-3 kgm2)Jges.2,2 | 2,4
Approximate weight (kg)1,7
Torsional stiffness (10³ Nm/rad)CT175 | 110
Axial ± (mm))max.2 | 3
Lateral ± (mm)max.0,2 | 0,25
Angular ± (degree)max.1|1,5
Axial spring stiffness (N/mm)Ca82 | 52
Lateral spring stiffness (N/mm)Cr1550 | 435
Fastening screw (ISO 4762)E1/2M10
Tightening torque of the fastening screw (Nm)E1/265
Distance between centerlines (mm)F27
Distance (mm)G11
Mounting length (mm)C136
Fit length (mm)C232
Shaft diameter from Ø to Ø h7 (mm)D226-42
Hub materialStahl
150
CAD
BK7 Serien300
Rated torque (Nm)TKN300
Overall length (mm)A-284 | 98
Inside diameter possible from Ø to Ø H7 (mm)
D130-60
Outside diameter (mm)B110
Moment of inertia (10-3 kgm2)Jges.6,5 | 8,9
Approximate weight (kg)4
Torsional stiffness (10³ Nm/rad)CT450 | 350
Axial ± (mm))max.2,5 | 3,5
Lateral ± (mm)max.0,25 | 0,3
Angular ± (degree)max.1|1,5
Axial spring stiffness (N/mm)Ca105 | 71
Lateral spring stiffness (N/mm)Cr3750 | 1050
Fastening screw (ISO 4762)E1/2M12
Tightening torque of the fastening screw (Nm)E1/2120
Distance between centerlines (mm)F39
Distance (mm)G13
Mounting length (mm)C143
Fit length (mm)C245
Shaft diameter from Ø to Ø h7 (mm)D238-60
Hub materialSteel
300
CAD
BK7 Series
Rated torque (Nm)TKN
Overall length (mm)A-2
Inside diameter possible from Ø to Ø H7 (mm)D1
Outside diameter (mm)B
Moment of inertia (10-3 kgm2)Jges.
Approximate weight (kg)
Torsional stiffness (10³ Nm/rad)CT
Axial ± (mm))max.
Lateral ± (mm)max.
Angular ± (degree)max.
Axial spring stiffness (N/mm)Ca
Lateral spring stiffness (N/mm)Cr
Fastening screw (ISO 4762)E1/2
Tightening torque of the fastening screw (Nm)E1/2
Distance between centerlines (mm)F
Distance (mm)G
Mounting length (mm)C1
Fit length (mm)C2
Shaft diameter from Ø to Ø h7 (mm)D2
Hub material
BK7 Series
Rated torque (Nm)TKN
Overall length (mm)A-2
Inside diameter possible from Ø to Ø H7 (mm)D1
Outside diameter (mm)B
Moment of inertia (10-3 kgm2)Jges.
Approximate weight (kg)
Torsional stiffness (10³ Nm/rad)CT
Axial ± (mm))max.
Lateral ± (mm)max.
Angular ± (degree)max.
Axial spring stiffness (N/mm)Ca
Lateral spring stiffness (N/mm)Cr
Fastening screw (ISO 4762)E1/2
Tightening torque of the fastening screw (Nm)E1/2
Distance between centerlines (mm)F
Distance (mm)G
Mounting length (mm)C1
Fit length (mm)C2
Shaft diameter from Ø to Ø h7 (mm)D2
Hub material
CAD Portal
BK7 Series
Rated torque (Nm)TKN
Overall length (mm)A-2
Inside diameter possible from Ø to Ø H7 (mm)D1
Outside diameter (mm)B
Moment of inertia (10-3 kgm2)Jges.
Approximate weight (kg)
Torsional stiffness (10³ Nm/rad)CT
Axial ± (mm))max.
Lateral ± (mm)max.
Angular ± (degree)max.
Axial spring stiffness (N/mm)Ca
Lateral spring stiffness (N/mm)Cr
Fastening screw (ISO 4762)E1/2
Tightening torque of the fastening screw (Nm)E1/2
Distance between centerlines (mm)F
Distance (mm)G
Mounting length (mm)C1
Fit length (mm)C2
Shaft diameter from Ø to Ø h7 (mm)D2
Hub material
CAD Portal
BK7 Series
Rated torque (Nm)TKN
Overall length (mm)A-2
Inside diameter possible from Ø to Ø H7 (mm)D1
Outside diameter (mm)B
Moment of inertia (10-3 kgm2)Jges.
Approximate weight (kg)
Torsional stiffness (10³ Nm/rad)CT
Axial ± (mm))max.
Lateral ± (mm)max.
Angular ± (degree)max.
Axial spring stiffness (N/mm)Ca
Lateral spring stiffness (N/mm)Cr
Fastening screw (ISO 4762)E1/2
Tightening torque of the fastening screw (Nm)E1/2
Distance between centerlines (mm)F
Distance (mm)G
Mounting length (mm)C1
Fit length (mm)C2
Shaft diameter from Ø to Ø h7 (mm)D2
Hub material
CAD Portal
BK7 Series
Rated torque (Nm)TKN
Overall length (mm)A-2
Inside diameter possible from Ø to Ø H7 (mm)D1
Outside diameter (mm)B
Moment of inertia (10-3 kgm2)Jges.
Approximate weight (kg)
Torsional stiffness (10³ Nm/rad)CT
Axial ± (mm))max.
Lateral ± (mm)max.
Angular ± (degree)max.
Axial spring stiffness (N/mm)Ca
Lateral spring stiffness (N/mm)Cr
Fastening screw (ISO 4762)E1/2
Tightening torque of the fastening screw (Nm)E1/2
Distance between centerlines (mm)F
Distance (mm)G
Mounting length (mm)C1
Fit length (mm)C2
Shaft diameter from Ø to Ø h7 (mm)D2
Hub material
CAD Portal
