Specificaties

Design:

Temperatuurbereik:
Speling:
Service-life:
Materiaal:
- Balgdeel:
- Naaf:
Piekbelasting:
Snelheid:

Optioneel:

Koppeling met klemring aan de ene zijde en tapse huls aan de andere zijde
-30 - 100 °C
Geen
Geen service

Zeer flexibel hoogwaardig roestvrij staal
Aluminium
Tot 1,5x voorgeschreven waarden
Tot 10.000 rpm, > 10.000 rpm bij fijn uitgebalanceerde versie
Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag

Omschrijving

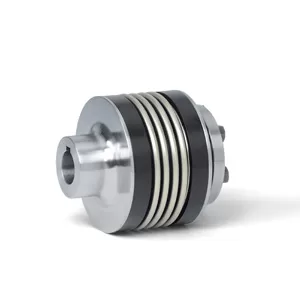

De BK4 balgkoppeling van R+W Couplings heeft een hoge bedrijfszekerheid en een zeer compact design. De naaf met tapse huls is speciaal ontwikkeld als interface voor Fanuc servomotoren. Door het gebruik van frictie klemverbinding bezit deze precisie koppeling een hoog klemmend vermogen, wat resulteert in een absoluut spelingsvrije koppeling. Dankzij de geforceerd gevormde balgvorm kan het element tegelijkertijd zowel laterale, axiale als angulaire uitlijnfouten opvangen. Zolang deze niet buiten het maximale gebied vallen, zal er geen metaalmoeheid in het balgmateriaal optreden en is de koppeling volkomen vrij van slijtage. Neem voor specifieke vragen over balgkoppelingen contact op met VARIODRIVE.

Specificaties

Design:

Temperatuurbereik:
Speling:
Service-life:
Materiaal:
- Balgdeel:
- Naaf:
Piekbelasting:
Snelheid:
Optioneel:

Koppeling met klemring aan de ene zijde en tapse huls aan de andere zijde
-30 - 100 °C
Geen
Geen service

Zeer flexibel hoogwaardig roestvrij staal
Aluminium
Tot 1,5x voorgeschreven waarden
Tot 10.000 rpm, > 10.000 rpm bij fijn uitgebalanceerde versie
Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag

Specificaties

Design: Koppeling met klemring aan de ene zijde en tapse huls aan de andere zijde
Temperatuurbereik: -30 - 100 °C
Speling: Geen
Service-life: Geen service
Materiaal:
- Balgdeel:
Zeer flexibel hoogwaardig roestvrij staal
- Naaf: Aluminium
Piekbelasting: Tot 1,5x voorgeschreven waarden
Snelheid: Tot 10.000 rpm, > 10.000 rpm bij fijn uitgebalanceerde versie
Optioneel: Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag

Toepassingen

  • Machinebouw
  • Servo-drive technologie
  • Medische technologie
  • Lucht- en ruimtevaart
  • Metaalbewerkingsmachines
  • Transportsystemen

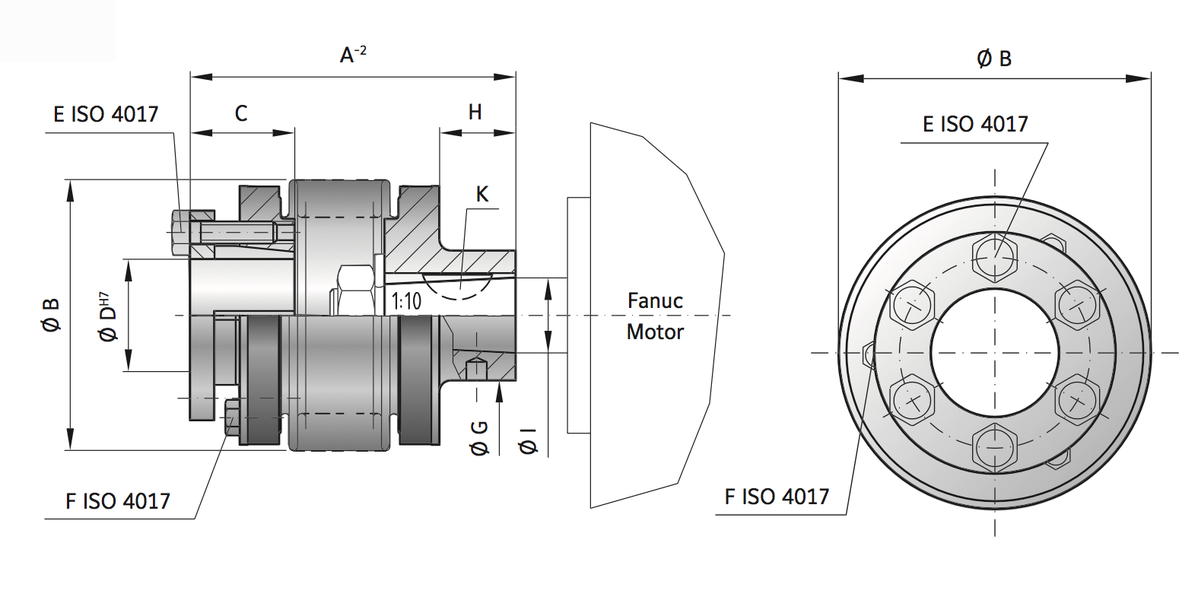

BK4 Serien15
Rated torque (Nm)TKN15
Overall length (mm)A-247 | 54
Fit length (mm)C19
Inside diameter range H7 (mm)D10-22
Outside diameter (mm)B49
Moment of inertia (10-3 kgm2)Jges.0,10 | 0,12
Approximate weight (kg)0,25
Torsional stiffness (10³ Nm/rad)CT20 | 15
Axial ± (mm))max.1 | 2
Lateral ± (mm)max.0,15 | 0,2
Angular ± (degree)max.1 | 1,5
Axial spring stiffness (N/mm)Ca25 | 15
Lateral spring stiffness (N/mm)Cr475 | 137
Fastening screw (ISO 4017)E6 x M4
Tightening torque of the fastening screw (Nm)E4
Jack screw ISO 4017F3 x M4
Outside diameter of hub (mm)G20
Hub length (mm)H8,5
Cone Ø (Fanuc-Motor) (mm)I11
Key width (mm)K4
15
CAD
BK4 Serien30
Rated torque (Nm)TKN30
Overall length (mm)A-268 | 76
Fit length (mm)C22
Inside diameter range H7 (mm)D12-23
Outside diameter (mm)B55
Moment of inertia (10-3 kgm2)Jges.0,22 | 0,27
Approximate weight (kg)0,4
Torsional stiffness (10³ Nm/rad)CT39 | 28
Axial ± (mm))max.1 | 2
Lateral ± (mm)max.0,2 | 0,25
Angular ± (degree)max.1 | 1,5
Axial spring stiffness (N/mm)Ca50 | 30
Lateral spring stiffness (N/mm)Cr900 | 270
Fastening screw (ISO 4017)E6 x M5
Tightening torque of the fastening screw (Nm)E6
Jack screw ISO 4017F3 x M4
Outside diameter of hub (mm)G27
Hub length (mm)H22
Cone Ø (Fanuc-Motor) (mm)I16
Key width (mm)K5
30
CAD
BK4 Serien60
Rated torque (Nm)TKN60
Overall length (mm)A-272 | 82
Fit length (mm)C27
Inside diameter range H7 (mm)D12-29
Outside diameter (mm)B66
Moment of inertia (10-3 kgm2)Jges.0,58 | 0,61
Approximate weight (kg)0,8
Torsional stiffness (10³ Nm/rad)CT76 | 55
Axial ± (mm))max.1,5 | 2
Lateral ± (mm)max.0,2 | 0,25
Angular ± (degree)max.1 | 1,5
Axial spring stiffness (N/mm)Ca72 | 48
Lateral spring stiffness (N/mm)Cr1200 | 420
Fastening screw (ISO 4017)E6 x M5
Tightening torque of the fastening screw (Nm)E8
Jack screw ISO 4017F3 x M5
Outside diameter of hub (mm)G30
Hub length (mm)H18
Cone Ø (Fanuc-Motor) (mm)I16
Key width (mm)K5
60
CAD
BK4 Serien150
Rated torque (Nm)TKN150
Overall length (mm)A-282 | 94
Fit length (mm)C32
Inside diameter range H7 (mm)D15-37
Outside diameter (mm)B81
Moment of inertia (10-3 kgm2)Jges.1,1 | 1,4
Approximate weight (kg)1,35
Torsional stiffness (10³ Nm/rad)CT175 | 110
Axial ± (mm))max.2 | 3
Lateral ± (mm)max.0,2 | 0,25
Angular ± (degree)max.1 | 1,5
Axial spring stiffness (N/mm)Ca82 | 52
Lateral spring stiffness (N/mm)Cr1500 | 435
Fastening screw (ISO 4017)E6 x M6
Tightening torque of the fastening screw (Nm)E12
Jack screw ISO 4017F3 x M5
Outside diameter of hub (mm)G30
Hub length (mm)H20
Cone Ø (Fanuc-Motor) (mm)I16
Key width (mm)K5
150
CAD
BK4 Series
Rated torque (Nm)TKN
Overall length (mm)A-2
Fit length (mm)C
Inside diameter range H7 (mm)D
Outside diameter (mm)B
Moment of inertia (10-3 kgm2)Jges.
Approximate weight (kg)
Torsional stiffness (10³ Nm/rad)CT
Axial ± (mm))max.
Lateral ± (mm)max.
Angular ± (degree)max.
Axial spring stiffness (N/mm)Ca
Lateral spring stiffness (N/mm)Cr
Fastening screw (ISO 4017)E
Tightening torque of the fastening screw (Nm)E
Jack screw ISO 4017F
Outside diameter of hub (mm)G
Hub length (mm)H
Cone Ø (Fanuc-Motor) (mm)I
Key width (mm)K
BK4 Series
Rated torque (Nm)TKN
Overall length (mm)A-2
Fit length (mm)C
Inside diameter range H7 (mm)D
Outside diameter (mm)B
Moment of inertia (10-3 kgm2)Jges.
Approximate weight (kg)
Torsional stiffness (10³ Nm/rad)CT
Axial ± (mm))max.
Lateral ± (mm)max.
Angular ± (degree)max.
Axial spring stiffness (N/mm)Ca
Lateral spring stiffness (N/mm)Cr
Fastening screw (ISO 4017)E
Tightening torque of the fastening screw (Nm)E
Jack screw ISO 4017F
Outside diameter of hub (mm)G
Hub length (mm)H
Cone Ø (Fanuc-Motor) (mm)I
Key width (mm)K
CAD Portal
BK4 Series
Rated torque (Nm)TKN
Overall length (mm)A-2
Fit length (mm)C
Inside diameter range H7 (mm)D
Outside diameter (mm)B
Moment of inertia (10-3 kgm2)Jges.
Approximate weight (kg)
Torsional stiffness (10³ Nm/rad)CT
Axial ± (mm))max.
Lateral ± (mm)max.
Angular ± (degree)max.
Axial spring stiffness (N/mm)Ca
Lateral spring stiffness (N/mm)Cr
Fastening screw (ISO 4017)E
Tightening torque of the fastening screw (Nm)E
Jack screw ISO 4017F
Outside diameter of hub (mm)G
Hub length (mm)H
Cone Ø (Fanuc-Motor) (mm)I
Key width (mm)K
CAD Portal
BK4 Series
Rated torque (Nm)TKN
Overall length (mm)A-2
Fit length (mm)C
Inside diameter range H7 (mm)D
Outside diameter (mm)B
Moment of inertia (10-3 kgm2)Jges.
Approximate weight (kg)
Torsional stiffness (10³ Nm/rad)CT
Axial ± (mm))max.
Lateral ± (mm)max.
Angular ± (degree)max.
Axial spring stiffness (N/mm)Ca
Lateral spring stiffness (N/mm)Cr
Fastening screw (ISO 4017)E
Tightening torque of the fastening screw (Nm)E
Jack screw ISO 4017F
Outside diameter of hub (mm)G
Hub length (mm)H
Cone Ø (Fanuc-Motor) (mm)I
Key width (mm)K
CAD Portal
