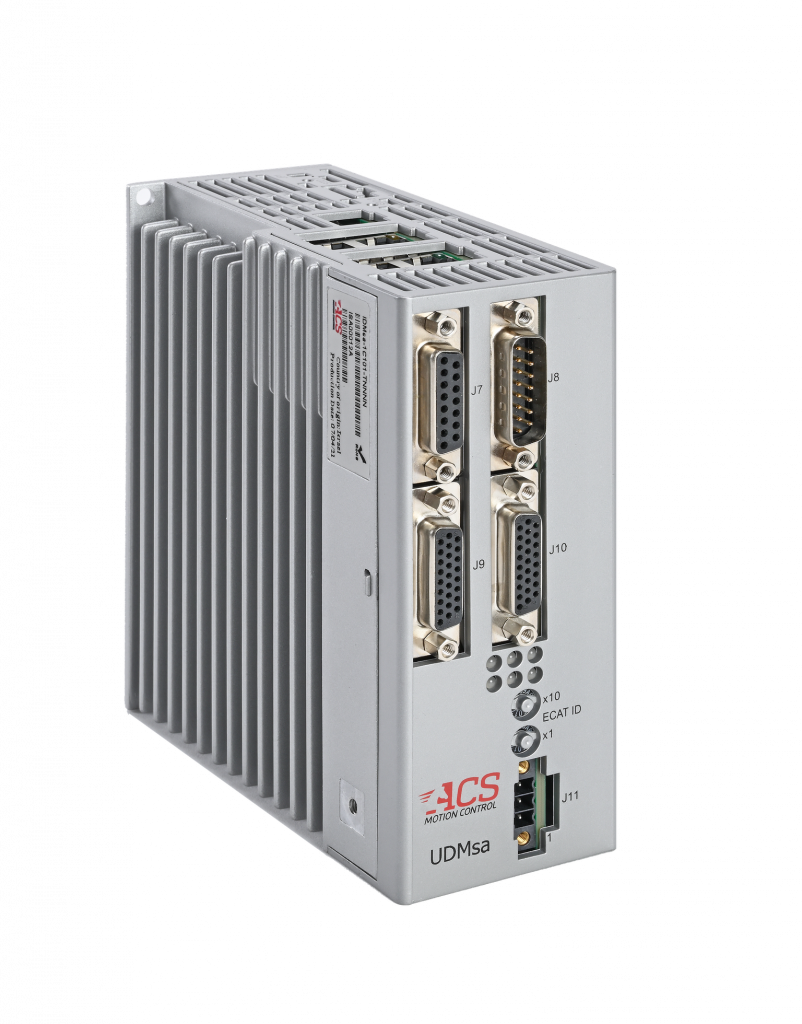

UDMsa
Universal drive modules
Omschrijving
De UDMsa maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives en bevat 1 universele servodrive met een ingangsspanning van 12-150Vdc. De UDMsa levert een uitgangsstroom van maximaal 10A nominaal en 20A piek bij een ingangsspanning van 150 Vdc en een uitgangsstroom van maximaal 15A nominaal en 30A piek bij een ingangsspanning van 100 Vdc. De UDMsa kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De geïntegreerde universele servo controller biedt de systeemontwerper flexibiliteit biedt om vrijwel elk type motor te besturen. Met het optionele ServoBoostTM algoritme kunnen zeer hoge prestaties worden bereikt met betrekking tot stilstand jitter, settling tijd en snelheidsnauwkeurigheid. De UDMsa beschikt ook over een Serial Periphal Interface (SPI) om specifieke feedback systemen zoals autofocus signalen te kunnen inlezen. Optioneel is de functie Safe Stop 1 (SS1) en Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.
Specificaties
Aantal drives:
Voedingsingang:
Busspanning:
Max. stroomoutput per as:
Encoderkanalen:
1
12 - 150 Vdc
Gelijk aan Vin
10/20A* bij 150 Vdc en 15/30A* bij 100 Vdc
Max. 2 elke combinatie (AqB, SinCos of absoluut)
IO:
Analog: 2 in/2 out
Digital:
1 high speed inputs(MARK)
2 limit switch inputs
1 brake output
1 PEG output
1 General Purpose output
1 General Purpose input
Montage:
Functionele veiligheidsopties:
Eigen ACS-functieopties
Paneel
STO, SS1
ServoBoost
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
UDMsa
Universal drive modules
Omschrijving
De UDMsa maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives en bevat 1 universele servodrive met een ingangsspanning van 12-150Vdc. De UDMsa levert een uitgangsstroom van maximaal 10A nominaal en 20A piek bij een ingangsspanning van 150 Vdc en een uitgangsstroom van maximaal 15A nominaal en 30A piek bij een ingangsspanning van 100 Vdc. De UDMsa kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De geïntegreerde universele servo controller biedt de systeemontwerper flexibiliteit biedt om vrijwel elk type motor te besturen. Met het optionele ServoBoostTM algoritme kunnen zeer hoge prestaties worden bereikt met betrekking tot stilstand jitter, settling tijd en snelheidsnauwkeurigheid. De UDMsa beschikt ook over een Serial Periphal Interface (SPI) om specifieke feedback systemen zoals autofocus signalen te kunnen inlezen. Optioneel is de functie Safe Stop 1 (SS1) en Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.
Specificaties
Aantal drives:
Voedingsingang:
Busspanning:
Max. stroomoutput per as:
Encoderkanalen:
1
12 - 150 Vdc
Gelijk aan Vin
10/20A* bij 150 Vdc en 15/30A* bij 100 Vdc
Max. 2 elke combinatie (AqB, SinCos of absoluut)
IO:
Analog: 2 in/2 out
Digital:
1 high speed input (MARK)
2 limit switch inputs
1 brake output
1 PEG output
1 General Purpose output
1 General Purpose input
Montage:
Functionele veiligheidsopties:
Eigen ACS-functieopties:
Paneel
STO, SS1
ServoBoost
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
UDMsa
Universal drive modules
Omschrijving
De UDMsa maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives en bevat 1 universele servodrive met een ingangsspanning van 12-150Vdc. De UDMsa levert een uitgangsstroom van maximaal 10A nominaal en 20A piek bij een ingangsspanning van 150 Vdc en een uitgangsstroom van maximaal 15A nominaal en 30A piek bij een ingangsspanning van 100 Vdc. De UDMsa kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De geïntegreerde universele servo controller biedt de systeemontwerper flexibiliteit biedt om vrijwel elk type motor te besturen. Met het optionele ServoBoostTM algoritme kunnen zeer hoge prestaties worden bereikt met betrekking tot stilstand jitter, settling tijd en snelheidsnauwkeurigheid. De UDMsa beschikt ook over een Serial Periphal Interface (SPI) om specifieke feedback systemen zoals autofocus signalen te kunnen inlezen. Optioneel is de functie Safe Stop 1 (SS1) en Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.
Specificaties
Aantal drives:
1
Voedingsingang:
12 - 150 Vdc
Busspanning:
Gelijk aan Vin
Max. Stroomoutput per as:
10/20A* bij 150 Vdc en 15/30A* bij 100 Vdc
Encoderkanalen:
Max. 2 elke combinatie (AqB, SinCos of absoluut)
IO:
Analog: 2 in/2 out
Digital:
1 high speed input (MARK)
2 limit switch inputs
1 brake output
1 PEG output
1 General Purpose output
1 General Purpose input
Montage:
Paneel
Functionele veiligheidsopties:
STO, SS1
Eigen ACS-functieopties:
ServoBoost
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
