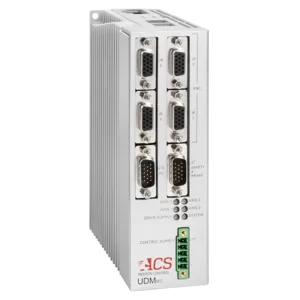

UDMmc

Universal Drive Modules

De UDMmc maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives en bevat 2 of 4 universele drives met een ingangsspanning van 12-80Vdc en een uitgangsstroom van maximaal 20A nominaal en 40A piek. De UDMmc kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.

De geïntegreerde universele servo controller biedt de systeemontwerper flexibiliteit biedt om vrijwel elk type motor te besturen. Met het optionele ServoBoostTM algoritme kunnen zeer hoge prestaties worden bereikt met betrekking tot stilstand jitter, settling tijd en snelheidsnauwkeurigheid. Optioneel is de functie Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.

Voedingsspanning
12-80 VDC
Nominale stroom
2,5-20 A sin. Peak
Piek stroom
5-40 A sin. Peak
Aantal assen per module
2 of 4
Motor type support
Brushless AC, Brush DC, Voice coil, Stepper
Feedback
Incr. Encoder, SinCos Encoder, Biss-C, EnDat, SSI
Fieldbus opties
EtherCAT
Safety opties
STO
Behuizing
Kunststof IP20
I/O
4DI, 5DO, -AI, -AO
Programmeren
-
Remweerstand
Extern
