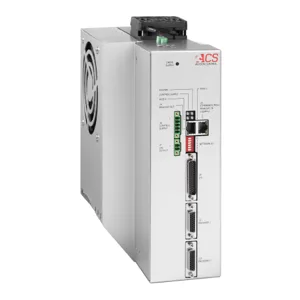

UDMhv
Universal drive modules
Omschrijving
De UDMhv maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives. De UDMhv is een universele 1 of 2 assige economische servodrive module voor het aandrijven van AC servo, DC servo en AC inductie motoren. De UDMhv kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De module wordt gevoed met een ingangsspanning van 230Vac of 400-480Vac en heeft een maximale uitgangsstroom van 20A nominaal en 60A piek. Optioneel is de functie Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.
Specificaties
Aantal drives:
Voedingsingang:
Busspanning:
Max. Stroomoutput per as:
Encoder kanalen:
1/2
230 Vac of 400-480 Vac
Vin x 1.414
20/60A* @ 230 Vac, 15/30A* @ 400-480 Vac
Max. 4 elke combinatie (4 AqB, 2 SinCos, 2 absoluut)
IO:
8 digitale inputs
8 digitale outputs
2 limit inputs per as
4 high speed MARK ingangen
1 brake output per as
2 PEG Pulse outputs
2 PEG State outputs
4 analoge ingangen
2 analoge uitgangen
Montage:
Functionele veiligheidsopties:
Remweerstand optioneel ingebouwd
Paneel
STO
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
Udmhv
Universal drive modules
Omschrijving
De UDMhv maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives. De UDMhv is een universele 1 of 2 assige economische servodrive module voor het aandrijven van AC servo, DC servo en AC inductie motoren. De UDMhv kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De module wordt gevoed met een ingangsspanning van 230Vac of 400-480Vac en heeft een maximale uitgangsstroom van 20A nominaal en 60A piek. Optioneel is de functie Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.
Specificaties
Aantal drives:
Voedingsingang:
Busspanning:
Max. Stroomoutput per as:
Encoder kanalen:
1/2
230 Vac of 400-480 Vac
Vin x 1.414
20/60A* @ 230 Vac, 15/30A* @ 400-480 Vac
Max. 4 elke combinatie (4 AqB, 2 SinCos, 2 absoluut)
IO:
8 digitale inputs
8 digitale outputs
2 limit inputs per as
4 high speed MARK ingangen
1 brake output per as
2 PEG Pulse outputs
2 PEG State outputs
4 analoge ingangen
2 analoge uitgangen
Montage:
Functionele veiligheidsopties:
Remweerstand optioneel ingebouwd
Paneel
STO
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
Udmhv
Universal drive modules
Omschrijving
De UDMhv maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives. De UDMhv is een universele 1 of 2 assige economische servodrive module voor het aandrijven van AC servo, DC servo en AC inductie motoren. De UDMhv kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De module wordt gevoed met een ingangsspanning van 230Vac of 400-480Vac en heeft een maximale uitgangsstroom van 20A nominaal en 60A piek. Optioneel is de functie Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.
Specificaties
Aantal drives:
1/2
Voedingsingang:
230 Vac of 400-480 Vac
Busspanning:
Vin x 1.414
Max. Stroomoutput per as:
20/60A* @ 230 Vac, 15/30A* @ 400-480 Vac
Encoder kanalen:
Max. 4 elke combinatie (4 AqB, 2 SinCos, 2 absoluut)
IO:
8 digitale inputs
8 digitale outputs
2 limit inputs per as
4 high speed MARK ingangen
1 brake output per as
2 PEG Pulse outputs
2 PEG State outputs
4 analoge ingangen
2 analoge uitgangen
Montage:
Paneel
Functionele veiligheidsopties:
STO
Remweerstand optioneel ingebouwd
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
