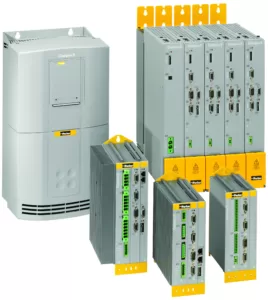

Compax3

Servodrives

De Compax3 is de algemene serie digitale servoregelaar van PARKER, met verschillende functionaliteiten.

De Compax3 is een servoregelaar in enkele-as of multi-as uitvoering die direct op de netspanning enkel fase of 3 fase kan worden aangesloten. De Compax3 kan worden ingezet als torque/speed controller, als fieldbus drive of als vrij programmeerbare drive op basis van IEC61131-3 CODESYS met positioneer en CAM functionaliteit. Door toepassing van observer technologie is deze drive uitermate geschikt voor zeer nauwkeurige snelheids- en koppelregelingen waarbij een heel lage snelheidsrimpel gevraagd wordt.

De Compax3 is in staat om verschillende type actuatoren/motoren aan te sturen en te regelen, waaronder: synchrone en asynchrone motoren, torque motoren en lineaire motoren. De Compax3 drive kan diverse type feedback systemen inlezen: resolver, sin-cos, TTL, single- en multiturn encoders.

Voedingsspanning
1Ph 230VAC, 3Ph 230-480VAC
Nominale stroom
2,5-155 A
Piek stroom
5,5-232,5 A
Aantal assen per module
1
2
3
Motor type support
Brushless AC
Feedback
Resolver
Incr. Encoder
SinCos Encoder
Hiperface
Endat
Fieldbus opties
EtherCAT
CANopen
ProfiNet
EtherNet/IP
Safety opties
STo
SS1
Behuizing
Metaal IP20 / Kunststof
I/O
8DI, 4DO, 2AI, 2AO
Programmeren
CoDeSys
Remweerstand
Intern

Datasheets
  • Catalogus
CAD files
  • C3S 025V2 3d file
  • C3S 063V2 3d file
  • C3S 100V2 3d file
  • C3S 150V2 3d file
  • C3S 015V4 3d file
  • C3S 038V4 3d file
  • C3S 075V4 3d file
  • C3S 150V4 3d file
  • C3S 300V4 3d file
  • C3H 050V4 3d file
  • C3H 090V4 3d file
  • C3S 125&155V4 3d file
Manuals
  • Compax3S quick reference guide
  • Compax3H Short Description
  • Compax3S Step/Direction and Analog Command Input
  • Compax3S Positioning via digital I/Os & COM interface
  • Compax3S Positioning via Profibus (I20) or Profinet (I32)
  • Compax3S Positioning via CANopen according to DS402
  • Compax3S Positioning via Ethernet Powerlink (I30) or EtherCAT (I31)
  • Compax3S Programmable motion control according to IEC61131-3
  • Compax3S Programmable motion control according to IEC61131-3
Drawings
  • Profinet GSDml
  • Profibus GSD
  • Profinet Control Manager TIA15
  • Canopen EDS file
  • EtherCAT xml
  • Eplan file
Software
  • Compax3 Servomanager R09-81
  • Codesys 2.3
  • Compax3 codesys target R09-80
  • C3 Camdesigner installer
Tabel
Compax3 Icont. [A] Ipiek(<5sec.) [A] Voeding [V] Voeding [V]
S025V2 2,55,51x230 VAC 1,0
S063V2 6,312,61x230 VAC 2,5
S100V2 10,0 20,03x230/240 VAC 4,0
S150V215,030,03x230/240 VAC 6,0
S015V41,5 4,53x400/480 VAC 1,25
S038V43,89,03x400/480 VAC 3,1
S075V47,5 15,03x400/480 VAC 6,2
S150V415,030,03x400/480 VAC 11,5
S300V430,060,03x400/480 VAC 25,0
H050V450,0 75,03x400/480 VAC 35,0
H090V490,0135,03x400/480 VAC 70,0
H125V4125,0187,53x400/480 VAC 91,0
H155V4155,0 232,53x400/480 VAC 109,0
