PGIIR
Planetair/ Haaks planetair vertragingskasten
Omschrijving

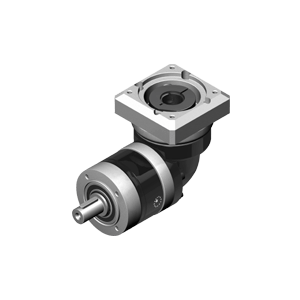

De APEX PGIIR serie is een stalen haakse planetaire vertragingskast voorzien van rechte vertanding. Door het innovatieve design wordt een compacte, lichte vertragingskast verkregen met hoog rendement en lage spelingsklasse. De reductor heeft een zwart gelakt stalen behuizing en een stalen uitgaande as met spie.
Specificaties
Overbrengverhouding:
1-traps:
2-traps:
3-traps:
3 / 4 / 5 / 7 / 10
15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 100
120 / 160 / 200 / 280 / 350 / 500 / 700 / 1.000
Spelingarm:
1-traps:
2-traps:
3-traps:
≤ 10 ~12 arcmin
≤ 12 ~14 arcmin
≤ 16 arcmin
Hoog rendement:
1-traps:
2-traps:
3-traps:
≥ 93%
≥ 90%
≥ 87%
Nominale koppels T2N:
Bouwgrootte:
8 Nm - 459 Nm
PGIIR 040 / PGIIR 060 / PGIIR 080 / PGIIR 120 / PGIIR 160
Specificaties
Overbrengverhouding:
1-traps:
2-traps:
3-traps:
3 / 4 / 5 / 7 / 10
15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 100
120 / 160 / 200 / 280 / 350 / 500 / 700 / 1.000
Spelingarm:
1-traps:
2-traps:
3-traps:
≤ 10 ~12 arcmin
≤ 12 ~14 arcmin
≤ 16 arcmin
Hoog rendement:
1-traps:
2-traps:
3-traps:
≥ 93%
≥ 90%
≥ 87%
Nominale koppels T2N:
Bouwgrootte:
8 Nm - 459 Nm
PGIIR 040 / PGIIR 060 / PGIIR 080 / PGIIR 120 / PGIIR 160
Specificaties
Overbrengverhouding:
1-traps: 3 / 4 / 5 / 7 / 10
2-traps: 15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 100
3-traps: 120 / 160 / 200 / 280 / 350 / 500 / 700 / 1.000
Spelingarm:
1-traps: ≤ 10~12 arcmin
2-traps: ≤ 12~14 arcmin
3-traps: ≤ 16 arcmin
Hoog rendement:
1-traps: ≥ 93%
2-traps: ≥ 90%
3-traps: ≥ 87%
Nominale koppels T2N: 8 Nm - 459 Nm
Bouwgrootte: PGIIR 040 / PGIIR 060 / PGIIR 080 / PGIIR 120 / PGIIR 160
Toepassingen
- Verpakkingsindustrie
- AGV toepassingen
- Algemene machinebouw
