PGII
Planetair/ Haaks planetair vertragingskasten
Omschrijving

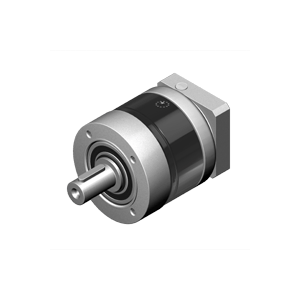

De APEX PGII serie is een economisch gunstige planetaire vertragingskast voorzien van rechte vertanding. Door het innovatieve design wordt een compacte, lichte vertragingskast verkregen met hoog rendement en lage spelingsklasse. De reductor behuizing is zwart gelakt staal en heeft een uitgaande aluminium flens voorzien van stalen as met spie.
Specificaties
Overbrengverhouding:
1-traps:
2-traps:
3-traps:
3 / 4 / 5 / 7 / 10
15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 100
120 / 160 / 200 / 280 / 350 / 500 / 700 / 1.000
Spelingarm:
1-traps:
2-traps:
3-traps:
≤ 8 arcmin
≤ 12 arcmin
≤ 14 arcmin
Hoog rendement:
1-traps:
2-traps:
3-traps:
≥ 97%
≥ 94%
≥ 91%
Nominale koppels T2N:
Bouwgrootte:
8 Nm - 459 Nm
PGII 040 / PGII 060 / PGII 080 / PGII 120 / PGII 160
Specificaties
Overbrengverhouding:
1-traps:
2-traps:
3-traps:
3 / 4 / 5 / 7 / 10
15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 100
120 / 160 / 200 / 280 / 350 / 500 / 700 / 1.000
Spelingarm:
1-traps:
2-traps:
3-traps:
≤ 8 arcmin
≤ 12 arcmin
≤ 14 arcmin
Hoog rendement:
1-traps:
2-traps:
3-traps:
≥ 97%
≥ 94%
≥ 91%
Nominale koppels T2N:
Bouwgrootte:
8 Nm - 459 Nm
PGII 040 / PGII 060 / PGII 080 / PGII 120 / PGII 160
Specificaties
Overbrengverhouding:
1-traps: 3 / 4 / 5 / 7 / 10
2-traps: 15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 100
3-traps: 120 / 160 / 200 / 280 / 350 / 500 / 700 / 1.000
Spelingarm:
1-traps: ≤ 8 arcmin
2-traps: ≤ 12 arcmin
3-traps: ≤ 14 arcmin
Hoog rendement:
1-traps: ≥ 97%
2-traps: ≥ 94%
3-traps: ≥ 91%
Nominale koppels T2N: 8 Nm - 459 Nm
Bouwgrootte: PGII 040 / PGII 060 / PGII 080 / PGII 120 / PGII 160
Toepassingen
- Verpakkingsindustrie
- AGV toepassingen
- Algemene machinebouw
