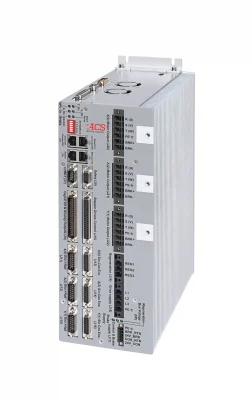

UDMxa
Universal drive modules
Omschrijving
De UDMxa maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives. De UDMxa is een universele 1, 2 of 3 assige economische servodrive module voor het aandrijven van AC servo, DC servo en AC inductie motoren. De UDMxa kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De UDMxa is de high end drive met als optie de ServoBoost technologie. De module wordt gevoed met een ingangsspanning van 85-265Vac en heeft een maximale uitgangsstroom van 15A nominaal en 30A piek. Optioneel is de functie Safe Stop 1 (SS1) en Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.
Specificaties
Aantal drives:
Voedingsingang:
Busspanning:
Max. Stroomoutput per as:
Encoder kanalen:
1/2/3
85-265 VAC
Vin x 1.414
15/30A*
Max. 4 elke combinatie (4 AqB, 3 SinCos, 3 absoluut)
IO:
2 limit switches per as
4 high speed inputs (MARK)
3 brake outputs (5/24V 1A)
3 PEG Pulse outputs
8 digitale ingangen & 8 digitale uitgangen
2 analog outputs
6 analog inputs
Montage:
Functionele veiligheidsopties:
Eigen ACS-functieopties:
Remweerstand ingebouwd
Paneel
STO, SS1
UDMxa (ServoBoost)
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
UDMxa
Universal drive modules
Omschrijving
De UDMxa maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives. De UDMxa is een universele 1, 2 of 3 assige economische servodrive module voor het aandrijven van AC servo, DC servo en AC inductie motoren. De UDMxa kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De UDMxa is de high end drive met als optie de ServoBoost technologie. De module wordt gevoed met een ingangsspanning van 85-265Vac en heeft een maximale uitgangsstroom van 15A nominaal en 30A piek. Optioneel is de functie Safe Stop 1 (SS1) en Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.
Specificaties
Aantal drives:
Voedingsingang:
Busspanning:
Max. Stroomoutput per as:
Encoder kanalen:
1/2/3
85-265 VAC
Vin x 1.414
15/30A*
Max. 4 elke combinatie (4 AqB, 3 SinCos, 3 absoluut)
IO:
2 limit switches per as
4 high speed inputs (MARK)
3 brake outputs (5/24V 1A)
3 PEG Pulse outputs
8 digitale ingangen & 8 digitale uitgangen
2 analog outputs
6 analog inputs
Montage:
Functionele veiligheidsopties:
Eigen ACS-functieopties:
Remweerstand ingebouwd
Paneel
STO, SS1
UDMxa (ServoBoost)
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
UDMxa
Universal drive modules
Omschrijving
De UDMxa maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives. De UDMxa is een universele 1, 2 of 3 assige economische servodrive module voor het aandrijven van AC servo, DC servo en AC inductie motoren. De UDMxa kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De UDMxa is de high end drive met als optie de ServoBoost technologie. De module wordt gevoed met een ingangsspanning van 85-265Vac en heeft een maximale uitgangsstroom van 15A nominaal en 30A piek. Optioneel is de functie Safe Stop 1 (SS1) en Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.
Specificaties
Aantal drives:
1/2/3
Voedingsingang:
85-265 VAC
Busspanning:
Vin x 1.414
Max. Stroomoutput per as:
15/30A*
Encoder kanalen:
Max. 4 elke combinatie (4 AqB, 3 SinCos, 3 absoluut)
IO:
2 limit switches per as
4 high speed inputs (MARK)
3 brake outputs (5/24V 1A)
3 PEG Pulse outputs
8 digitale ingangen & 8 digitale uitgangen
2 analog outputs
6 analog inputs
Montage:
Paneel
Functionele veiligheidsopties:
STO, SS1
Eigen ACS-functieopties:
UDMxa (ServoBoost)
Remweerstand ingebouwd
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
