Global Vehicle Motor

Tractie aandrijvingen

Specificaties

Motortype:
Aantal polen:
Accuspanning:
Vermogensbereik:
Koppel bereik:
Toerentalbereik:
Beschermingsgraad:
Holle as of volle as:
Mechanische en omgevingstesten volgens:
Omgevingstemperatuur
- Vloeistofgekoeld met resolver:
- Vloeistofgekoeld met SinCos encoder:
- Natuurlijk luchtgekoeld:
Sensor:

Synchrone permanent magneetmotor
12
24-800 V gelijkstroom
Tot 170 kW (continu)
Tot 710 Nm (piek)
Tot 9800 min-1
IP67 standaard IP67K op aanvraag
Met of zonder spline

JDQ 53.3.6 en SAE J1455

-40 tot +120 °C
-40 tot +85 °C
-40 tot +60 °C
Resolver of SinCos encoder

Omschrijving

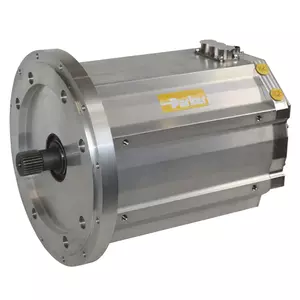

Het gebruik van de efficiënte GVM-motor (PMAC-technologie), een krachtige compacte elektrische aandrijving, leidt tot schonere en zuinigere voertuigen. Het koppelbereik en het toerental bereik van de PARKER permanente magneetwisselstroommotoren (PMAC) in combinatie met een op de spanning afgestemde frequentieregelaar zorgen voor baanbrekende prestaties in een grote verscheidenheid aan voertuig toepassingen. De GVM is een krachtige keuze voor zowel on- als off-road voertuigen, ontworpen voor tractie, elektro hydraulische pompen (EHP) en hulptoepassingen.

Waarom kiezen voor de GVM Motor? Vanwege de hoge efficiëntie en compactheid (hoog vermogen in combinatie met een klein volume). Daarnaast kan deze zowel als motor of generator worden gebruikt. Verder is het koelsysteem gepatenteerd en is de motor ook verkrijgbaar als kit (rotor/stator) voor een betere mechanische integratie.

Specificaties

Motortype:
Aantal polen:
Accuspanning:
Vermogensbereik:
Koppel bereik:
Toerentalbereik:
Beschermingsgraad:
Holle as of volle as:
Mechanische en omgevingstesten volgens:
Omgevingstemperatuur
- Vloeistofgekoeld met resolver:
- Vloeistofgekoeld met SinCos encoder:
- Natuurlijk luchtgekoeld:
Sensor:

Synchrone permanent magneetmotor
12
24-800 V gelijkstroom
Tot 170 kW (continu)
Tot 710 Nm (piek)
Tot 9800 min-1
IP67 standaard IP67K op aanvraag
Met of zonder spline

JDQ 53.3.6 en SAE J1455

-40 tot +120 °C
-40 tot +85 °C
-40 tot +60 °C
Resolver of SinCos encoder

Specificaties

Motortype: synchrone permanent magneetmotor
Aantal polen: 12
Accuspanning: 24 – 800 V gelijkstroom
Vermogensbereik: tot 170 kW (continu)
Koppel bereik: tot 710 Nm (piek)
Toerental bereik: tot 9800 min-1
Beschermingsgraad: IP67 standaard; IP67K op aanvraag
Holle as of volle as: met of zonder spline
Mechanische en omgevingstesten volgens: JDQ 53.3.6 en SAE J1455
Omgevingstemperatuur:
- Vloeistofgekoeld (met resolver): -40 tot +120 °C
- Vloeistofgekoeld (met SinCos encoder): -40 tot +85 °C
- Natuurlijk luchtgekoeld: -40 tot+60 °C
Sensor: resolver of SinCos-encoder

Toepassingen

  • Tractie aandrijvingen voor: transport voertuigen, constructie voertuigen en vaartuigen
  • Elektro-hydraulische pompen voor krachtige cilinders: vuilniswagens, shovels/graafmachines, kiep- en vrachtwagens, elektrische stuurbekrachtiging
  • Auxiliary applicaties zoals: ventilatoren en compressoren

Tabel

Type GVM Frame Size [mm] Stack Length [mm] Torque [Nm] Speed [rpm]
GVM 14214250-100Up to 859500
GVM 210210100-400Up to 7108000
GVM310310125-250Up to 14308000

»
