MKH
balgkoppelingen miniatuur
Specificaties
Design:
⠀
Temperatuurbereik:
Toleranties:
Speling:
Service-life:
Materiaal:
- Balgdeel:
- Naaf:
Kortstondige belasting:
Snelheid:
Optioneel:
Gedeelde klemnaaf aan beide zijden met 2x klemschroef ISO 4762 per naaf
-30 - 110 °C
0.01 - 0.05 mm
Volledig spelingsvrij
Geen service
⠀
Zeer flexibel hoogwaardig roestvrij staal
Aluminium
Tot 1,5 maal de voorgeschreven waarden
Tot 10.000 rpm, > 10.000 rpm bij de fijn uitgebalanceerde versie
Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag.
Omschrijving

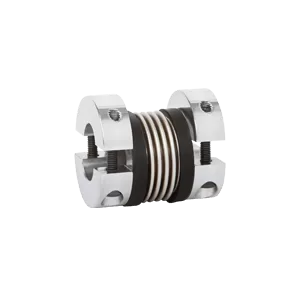

Het type MKH miniatuur balgkoppeling van R+W Couplings heeft twee volledig gedeelde klemnaven en is hierdoor eenvoudig te monteren. Daarnaast is deze precisie koppeling zeer geschikt om in te bouwen in compacte ruimtes. De MKH koppeling bezit een laag massatraagheidsmoment en door het gebruik van frictie klemverbinding is de koppeling absoluut spelingsvrij. Dankzij de geforceerd gevormde balgvorm kan het element tegelijkertijd zowel laterale, axiale als angulaire uitlijnfouten opvangen. Zolang deze niet buiten het maximale gebied vallen, zal er geen metaalmoeheid in het balgmateriaal optreden en is de koppeling volkomen vrij van slijtage. Neem voor specifieke vragen over miniatuur balgkoppelingen contact op met VARIODRIVE.
Specificaties
Design:
⠀
Temperatuurbereik:
Toleranties:
Speling:
Service-life:
Materiaal:
- Balgdeel:
- Naaf:
Kortstondige belasting:
Snelheid:
Optioneel:
Gedeelde klemnaaf aan beide zijden met 2x klemschroef ISO 4762 per naaf
-30 - 110 °C
0.01 - 0.05 mm
Volledig spelingsvrij
Geen service
Zeer flexibel hoogwaardig roestvrij staal
Aluminium
Tot 1,5 maal de voorgeschreven waarden
Tot 10.000 rpm, > 10.000 rpm bij de fijn uitgebalanceerde versie
Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag.
Specificaties
Design: Gedeelde klemnaaf aan beide zijden met 2x klemschroef ISO 4762 per naaf.
Temperatuurbereik: -30 - 100 °C
Toleranties: 0.01 - 0.05 mm
Speling: Volledig spelingsvrij
Service-life: Geen service
Materiaal:
- Balgdeel: Zeer flexibel hoogwaardig roestvrij staal
- Naaf: Aluminium
Kortstondige belasting: Tot 1,5 maal de voorgeschreven waarden
Snelheid: Tot 10.000 rpm, > 10.000 rpm bij de fijn uitgebalanceerde versie
Optioneel: Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag.
Toepassingen
- Het koppelen van lastig bereikbare motoren
- Assemblage machines
- Meetapparatuur
Tabel

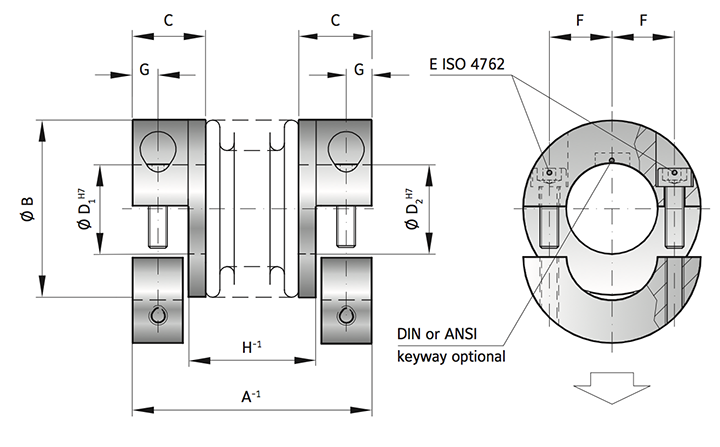

| MKH Series | |
| Rated torque (Nm) | TKN |
| Overall length | A-1 |
| Fit length (mm) | C |
| Inside diameter range H7 (XL-Hub) (mm) | D1/D2 |
| Outside diameter (mm) | B |
| Moment of inertia (gcm2) | Jges. |
| Torsional stiffness (Nm/rad) | CT |
| Screw ISO 4762 | E |
| Tightening torque of the fastening screw (Nm) | E |
| Distance between centerlines (mm) | F |
| Distance (mm) | G |
| Distance (H) | H-1 |
| Approximate weight (g) | |
| Axial (mm) | max. |
| Lateral (mm) | max. |
| Angular (degree) | max. |
| MKH Series | |
| Rated torque (Nm) | TKN |
| Overall length | A-1 |
| Fit length (mm) | C |
| Inside diameter range H7 (XL-Hub) (mm) | D1/D2 |
| Outside diameter (mm) | B |
| Moment of inertia (gcm2) | Jges. |
| Torsional stiffness (Nm/rad) | CT |
| Screw ISO 4762 | E |
| Tightening torque of the fastening screw (Nm) | E |
| Distance between centerlines (mm) | F |
| Distance (mm) | G |
| Distance (H) | H-1 |
| Approximate weight (g) | |
| Axial (mm) | max. |
| Lateral (mm) | max. |
| Angular (degree) | max. |
