MK6
balgkoppelingen miniatuur
Specificaties
Design:
Temperatuurbereik:
Toleranties:
Speling:
Service-life:
Materiaal:
- Balgdeel:
- Naaf:
- Tapse press fit segment:
- Spandoorn:
Snelheid:
Optioneel:
Koppeling met klemring en taps press fit segment met spandoorn
-30 - 110 °C
0.01- 0.05 mm
Volledig spelingsvrij
Geen service
Zeer flexibel hoogwaardig roestvrij staal
Aluminium
Fiberglas versterkt kunststof, gevormd op een naaf
Staal
Tot 10.000 rpm, > 10.000 rpm bij de fijn uitgebalanceerde versie
Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag
Omschrijving
Het type MK6 miniatuur balgkoppeling van R+W Couplings is compact en maakt (de)monteren zeer eenvoudig. Een van de naven heeft een tapse press fit verbinding waardoor de koppeling in 2 afzonderlijke delen te monteren is. Hierdoor is deze precisie koppeling elektrisch isolerend en absoluut spelingsvrij. Daarnaast heeft de koppeling een laag massatraagheidmoment en is zeer torsie stijf. Dankzij de geforceerd gevormde balg kan het element tegelijkertijd zowel laterale, axiale als angulaire uitlijnfouten opvangen. Zolang deze niet buiten het maximale gebied vallen, zal er geen metaalmoeheid in het balgmateriaal optreden en is de koppeling volkomen vrij van slijtage. Neem voor specifieke vragen over miniatuur balgkoppelingen contact op met VARIODRIVE.
Specificaties
Design:
Temperatuurbereik:
Toleranties:
Speling:
Service-life:
Materiaal:
- Balgdeel:
- Naaf:
- Tapse press fit segment:
- Spandoorn:
Snelheid:
Optioneel:
Koppeling met klemring en taps press fit segment met spandoorn
-30 - 110 °C
0.01- 0.05 mm
Volledig spelingsvrij
Geen service
Zeer flexibel hoogwaardig roestvrij staal
Aluminium
Fiberglas versterkt kunststof, gevormd op een naaf
Staal
Tot 10.000 rpm, > 10.000 rpm bij de fijn uitgebalanceerde versie
Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag
Specificaties
Design: Koppeling met klemring en taps press fit segment met spandoorn
Temperatuurbereik: -30 - 110 °C
Toleranties: 0.01 - 0.05 mm
Speling: Volledig spelingsvrij
Service-life: Geen service
Materiaal:
- Balgdeel: Zeer flexibel hoogwaardig roestvrij staal
- Naaf: Aluminium
- Tapse press fit segment: Fiberglas versterkt kunststof, gevormd op een naaf
- Spandoorn: Staal
Snelheid: Tot 10.000 rpm, > 10.000 rpm bij de fijn uitgebalanceerde versie
Optioneel: Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag
Toepassingen
- Moeilijk bereikbare (de)montage plaatsen
- Precisie machines
- Laboratorium technologie

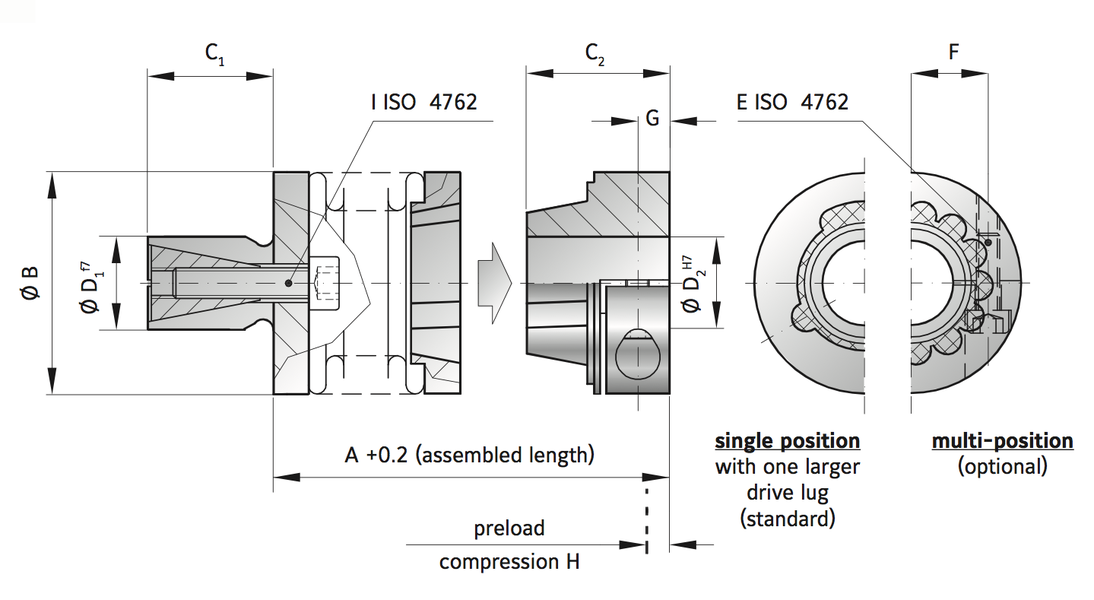

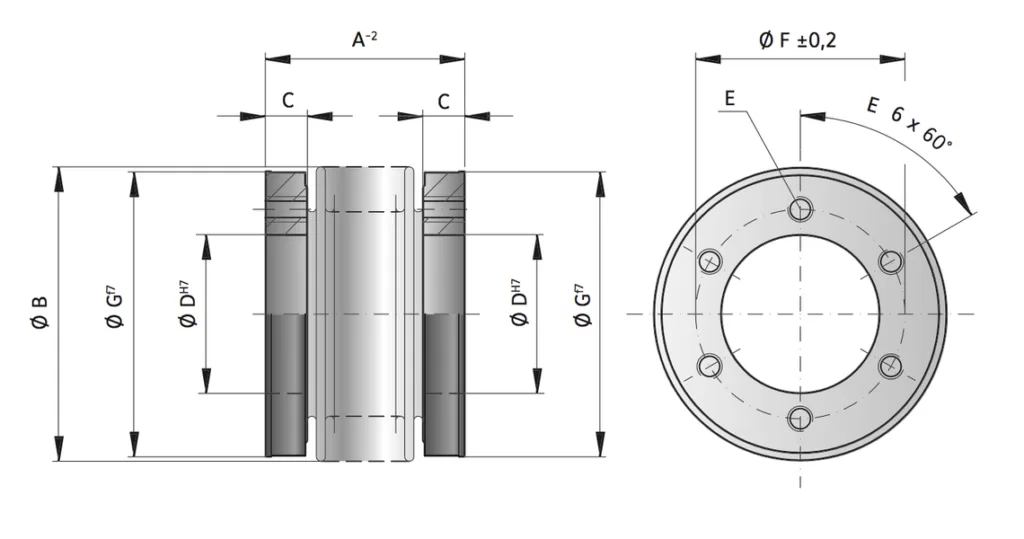

Tabel
| MK6 Series | |
| Rated torque (Nm) | TKN |
| Overall length (inserted) (mm) | A+0,2 |
| Inside diameter possible from Ø to Ø H7 (mm) | D2 |
| Outside diameter (mm) | B |
| Moment of inertia (gcm2) | Jges. |
| Torsional stiffness (Nm/rad) | CT |
| Fastening screw (ISO 4762) | E |
| Fastening screw (ISO 4762) | I |
| Tightening torque of the fastening screw (Nm) | E |
| Tightening torque of the fastening screw (Nm) | I |
| Distance between centerlines (mm) | F |
| Distance (mm) | G |
| Mounting length (mm) | C2 |
| Lateral (mm) | max. |
| Angular (degree) | max. |
| Axial recovery force at max. preload compression (N) | |
| Fit length (mm) | C1 |
| Standard shaft possible from Ø to Ø f7 (mm) | D1 |
| Pretensioning, approx (mm) | H |
| MK6 Series | |
| Rated torque (Nm) | TKN |
| Overall length (inserted) (mm) | A+0,2 |
| Inside diameter possible from Ø to Ø H7 (mm) | D2 |
| Outside diameter (mm) | B |
| Moment of inertia (gcm2) | Jges. |
| Torsional stiffness (Nm/rad) | CT |
| Fastening screw (ISO 4762) | E |
| Fastening screw (ISO 4762) | I |
| Tightening torque of the fastening screw (Nm) | E |
| Tightening torque of the fastening screw (Nm) | I |
| Distance between centerlines (mm) | F |
| Distance (mm) | G |
| Mounting length (mm) | C2 |
| Lateral (mm) | max. |
| Angular (degree) | max. |
| Axial recovery force at max. preload compression (N) | |
| Fit length (mm) | C1 |
| Standard shaft possible from Ø to Ø f7 (mm) | D1 |
| Pretensioning, approx (mm) | H |
| CAD Portal |
| MK6 Series | |
| Rated torque (Nm) | TKN |
| Overall length (inserted) (mm) | A+0,2 |
| Inside diameter possible from Ø to Ø H7 (mm) | D2 |
| Outside diameter (mm) | B |
| Moment of inertia (gcm2) | Jges. |
| Torsional stiffness (Nm/rad) | CT |
| Fastening screw (ISO 4762) | E |
| Fastening screw (ISO 4762) | I |
| Tightening torque of the fastening screw (Nm) | E |
| Tightening torque of the fastening screw (Nm) | I |
| Distance between centerlines (mm) | F |
| Distance (mm) | G |
| Mounting length (mm) | C2 |
| Lateral (mm) | max. |
| Angular (degree) | max. |
| Axial recovery force at max. preload compression (N) | |
| Fit length (mm) | C1 |
| Standard shaft possible from Ø to Ø f7 (mm) | D1 |
| Pretensioning, approx (mm) | H |
| CAD Portal |
| MK6 Series | |
| Rated torque (Nm) | TKN |
| Overall length (inserted) (mm) | A+0,2 |
| Inside diameter possible from Ø to Ø H7 (mm) | D2 |
| Outside diameter (mm) | B |
| Moment of inertia (gcm2) | Jges. |
| Torsional stiffness (Nm/rad) | CT |
| Fastening screw (ISO 4762) | E |
| Fastening screw (ISO 4762) | I |
| Tightening torque of the fastening screw (Nm) | E |
| Tightening torque of the fastening screw (Nm) | I |
| Distance between centerlines (mm) | F |
| Distance (mm) | G |
| Mounting length (mm) | C2 |
| Lateral (mm) | max. |
| Angular (degree) | max. |
| Axial recovery force at max. preload compression (N) | |
| Fit length (mm) | C1 |
| Standard shaft possible from Ø to Ø f7 (mm) | D1 |
| Pretensioning, approx (mm) | H |
| CAD Portal |
| MK6 Series | |
| Rated torque (Nm) | TKN |
| Overall length (inserted) (mm) | A+0,2 |
| Inside diameter possible from Ø to Ø H7 (mm) | D2 |
| Outside diameter (mm) | B |
| Moment of inertia (gcm2) | Jges. |
| Torsional stiffness (Nm/rad) | CT |
| Fastening screw (ISO 4762) | E |
| Fastening screw (ISO 4762) | I |
| Tightening torque of the fastening screw (Nm) | E |
| Tightening torque of the fastening screw (Nm) | I |
| Distance between centerlines (mm) | F |
| Distance (mm) | G |
| Mounting length (mm) | C2 |
| Lateral (mm) | max. |
| Angular (degree) | max. |
| Axial recovery force at max. preload compression (N) | |
| Fit length (mm) | C1 |
| Standard shaft possible from Ø to Ø f7 (mm) | D1 |
| Pretensioning, approx (mm) | H |
| CAD Portal |
