HLR

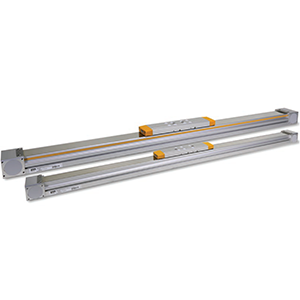

Tandriem actuatorenDe HLR is een lineaire actuator die speciaal is ontworpen voor gebruik in productiemachines. De HLR is een actuator met riemaandrijving/lineaire geleiding die een zeer hoge pay load biedt bij een extreem kleine vormfactor. Zijn compacte buitenafmetingen en slagmogelijkheden maken hem ideaal voor een breed scala aan standaardtoepassingen. Met zijn technische gegevens voldoet de HLR-familie aan de meest populaire eisen in industriële toepassingen. In combinatie met een ruime keuze aan accessoires biedt het een zeer snelle en gemakkelijke manier om multi-assige oplossingen te bouwen. Naast de tandriemunit kan VARIODRIVE ook de benodigde motor/regelaar leveren.
Single square rail geleiding
RVS band afdekking standaard
Aandrijving middels tandriem
Max. slaglengte
3500 mm
Max. snelheid
5 m/sec
Max. normaal kracht Fz
3847 N
Max. acceleratie
50 m/sec2
Max. trust kracht Fx
900 N
Herhalingsnauwkeurigheid
±50 µm
Motor montage
Zijkant/4 zijden
Bandafdekking
RVS
Opties
Home, Limit switsches
Datasheets
- Brochure
- CAD files accessories
- Manual montage instructies
Tabel
| HLR070 | HLR080 | |
|---|---|---|
| Buitenmaat incl. loopwagen (Breedte x hoogte) | 69x64mm | 82x76.5mm |
| Max. Slaglengte 2500mm 3500mm | 2500mm | 3500mm |
| Max. Snelheid | 5m/sec | 5m/sec |
| Max. Versnelling | 50m/sec2 | 50m/sec2 |
| Max. Payload Fz | 2628N / 3847N | 3847N |
| Max. Thrust force Fx [N] | 500N | 900N |
| Max. Payload lateral Fy 2628N / 3847N 3847N | 2628N / 3847N | 3847N |
