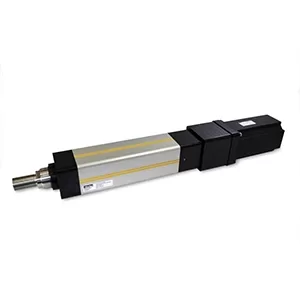

ETH

Spindel actuatoren

De ETH serie zijn robuust uitgevoerde, krachtige elektrische spindel actuatoren die grote voordelen bieden ten opzichte van pneumatische of hydraulisch uitgevoerde actuatoren. De brede krachtrange loopt van 1130N tot 114kN, snelheden tot 1.7m/sec, en acceleraties tot 15m/sec2 zijn mogelijk.

Door toepassing van de innovatieve high density kogelomloop spindel kenmerkt de ETH zich door een lange levensduur, hoge kracht dichtheid en optimale bedrijfszekerheid. De vele configuratie mogelijkheden zorgen ervoor dat de ETH altijd inpasbaar is in uw applicatie/machine. De centrale smering (standaard) zorgt voor een minimum aan overhead voor onderhoud, waardoor stilstandtijden tot een minimum gereduceerd worden.

Max. slaglengte
2000 mm
Max. trust/traction kracht
114000 N
Max. snelheid
1,7 m/sec
Max. acceleratie
15 m/s2
Spindel type
Kogelomloop
Spindel spoed
5, 10, 16, 20, 32 mm
Efficientie
>90%
Herhalingsnauwkeurigheid
30µm
Motor montage
In-lijn, Parallel
Opties
IP65, speciale coating

Datasheets
  • Brochure ETH Actuatoren
CAD files
  • ETH032 Bearing Block
  • ETH050 Bearing Block
Manuals
  • Technical Manual
Tabel
ETH032ETH050ETH080 ETH100 ETH125
Max. Slaglengte 1000mm 1200mm 1600mm2000mm2000mm
Max. Snelheid 1067mm/sec 1333mm/sec 533mm/sec 800mm/sec 833mm/sec
Equivalent dyn. Thrust force @2500km 1130-1700N 2740-3250N 3140-7500N 18410-27100N 27140-49600N
Max. Thrust Force 3700N9300N 25100N 56000N 114000N
