Veiligheidskoppelingen
Specificaties
Design:
⠀
⠀
⠀
Systemen:
Temperatuurbereik:
Service-life:
Tolerantie:
Materiaal:
- Veiligheidsdeel:
- Klemnaven:
- Elastomeerster:
⠀
Snelheid:
⠀
Optioneel:
Klemnaaf verbinding inclusief radiale schroef ISO 4762 aan ene zijde en spiebaan andere zijde met integraal multi position veiligheidsdeel. Elastomeer dempt trillingen en isoleert elektriciteit.
Single position (standard), multi position
-30 tot +100 °C
Geen service
0.01 - 0.05 mm
⠀
Hoogwaardig staal en kogels gehard staal
Hoogwaardig aluminium
precisie gietwerk, slijtvast, en thermisch stabiel polymeer.
Verwaarloosbare slijtage tot 200 tpm. Hogere snelheden op aanvraag.
Klant specifiek ontwerp, RVS, ATEX, limit switch, stelsleutel
Omschrijving

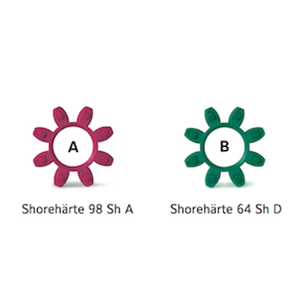

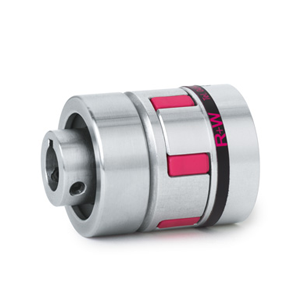

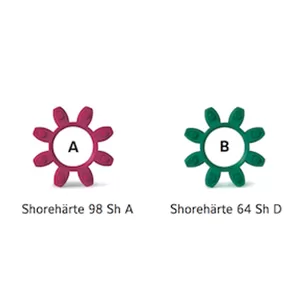

De ESL veiligheidskoppeling van R+W Couplings is economisch zeer interessant. Daarnaast is deze precisiekoppeling compact, extreem lichtgewicht, corrosiebestendig, lage massatraagheid, gemakkelijk te (de)monteren en bedoelt voor eenvoudig oplossingen. Door de frictie klemverbinding is de veiligheidskoppeling absoluut spelingsvrij. De ESL koppeling is te combineren met twee verschillende typen R+W elastomeersterren, typen A en B. Beide typen R+W elastomeersterren dempen de trillingen en zijn elektrisch isolerend. Het maximaal koppel is bij de ESL koppeling tevens handmatig te verstellen met een stelsleutel. Deze sleutel is apart te bestellen. Deze sleutel is apart te bestellen. Voor specifieke vragen over veiligheidskoppeling of andere precisiekoppelingen neem dan contact op met VARIODRIVE.
Specificaties
Design:
⠀
⠀
Systemen:
Temperatuurbereik:
Service-life:
Tolerantie:
Materiaal:
- Veiligheidsdeel:
- Klemnaven:
- Elastomeerster:
Snelheid:
Optioneel:
Klemnaaf verbinding inclusief radiale schroef ISO 4762 aan ene zijde en spiebaan andere zijde met integraal multi position veiligheidsdeel. Elastomeer dempt trillingen en isoleert elektriciteit.
Single position (standard), multi position
-30 tot +100 °C
Geen service
0.01 - 0.05 mm
⠀
Hoogwaardig staal en kogels gehard staal
Hoogwaardig aluminium
precisie gietwerk, slijtvast, en thermisch stabiel polymeer.
Verwaarloosbare slijtage tot 200 tpm. Hogere snelheden op aanvraag.
Klant specifiek ontwerp, RVS, ATEX, limit switch, stelsleutel
Specificaties
Design: Klemnaaf verbinding inclusief radiale schroef ISO 4762 aan ene zijde en spiebaan andere zijde met integraal multi position veiligheidsdeel. Elastomeer dempt trillingen en isoleert elektriciteit.
Systemen: Single position (standard), multi position
Temperatuurbereik: -30 tot +100 °C
Service-life: Geen service
Tolerantie: 0.01 - 0.05 mm
Materiaal:
- Veiligheidsdeel: Hoogwaardig staal en kogels gehard staal
- Klemnaven: Hoogwaardig aluminium
- Elastomeerster: precisie gietwerk, slijtvast, en thermisch stabiel polymeer.
Snelheid: Verwaarloosbare slijtage tot 200 tpm. Hogere snelheden op aanvraag.
Optioneel: Klant specifiek ontwerp, RVS, ATEX, limit switch, stelsleutel
Toepassingen
- Machine gereedschap
- Verpakkingsmachines
- Machines voor metaalbewerking
- Test stands
- Pomp aandrijvingen
- Assemblage systemen

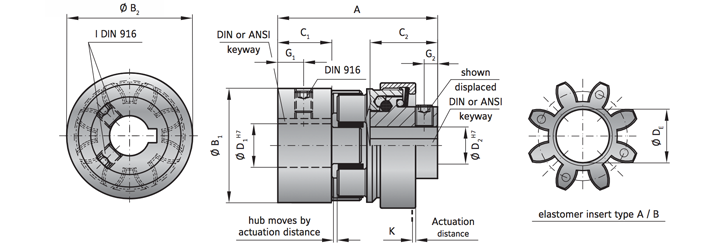

Tabel
