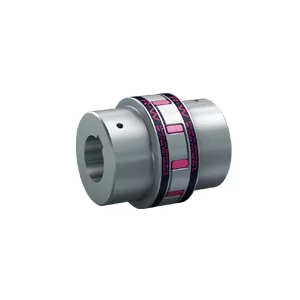

EK1 Heavy Duty

Heavy duty klauwkoppelingen (1.950-25.000Nm)

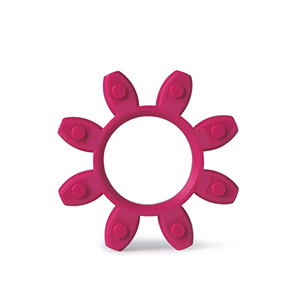

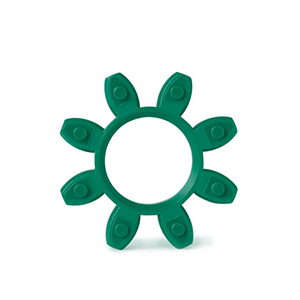

De heavy duty klauwkoppeling van R+W Couplings van het type EK1 heeft een economisch, robuust design en is eenvoudig te (de)monteren. De concentrisch gevormde klemnaven geven de klauwkoppeling een zeer mooie rondloop. Het press fit design en gebruik van een spiebaan maakt deze industrie koppeling spelingarm. De EK1 klauwkoppeling is te combineren met verschillende typen R+W elastomeersterren. Alle typen R+W elastomeersterren dempen de trillingen en zijn elektrisch isolerend. Neem voor specifieke vragen over klauwkoppelingen of andere industrie koppelingen contact op met VARIODRIVE.

Uitvoering
Elastomeer koppeling met spiebaan
Nom. Koppel
1.950 - 12.500 Nm
Snelheid
tot 10.000 rpm
Temperatuur bereik
Afhankelijk van type elastomeerster
Materiaal elastomeerster
TPU
Materiaal naaf
GGG40
Piekbelasting
Tot 2x nom. Koppel
Speling
Geen
Service-life
Geen service
Optioneel
RVS, ATEX

Datasheets
  • Bestelcode instructies
  • ATEX instructies
  • Datasheet EK1
Manuals
  • Manual EK koppelingen

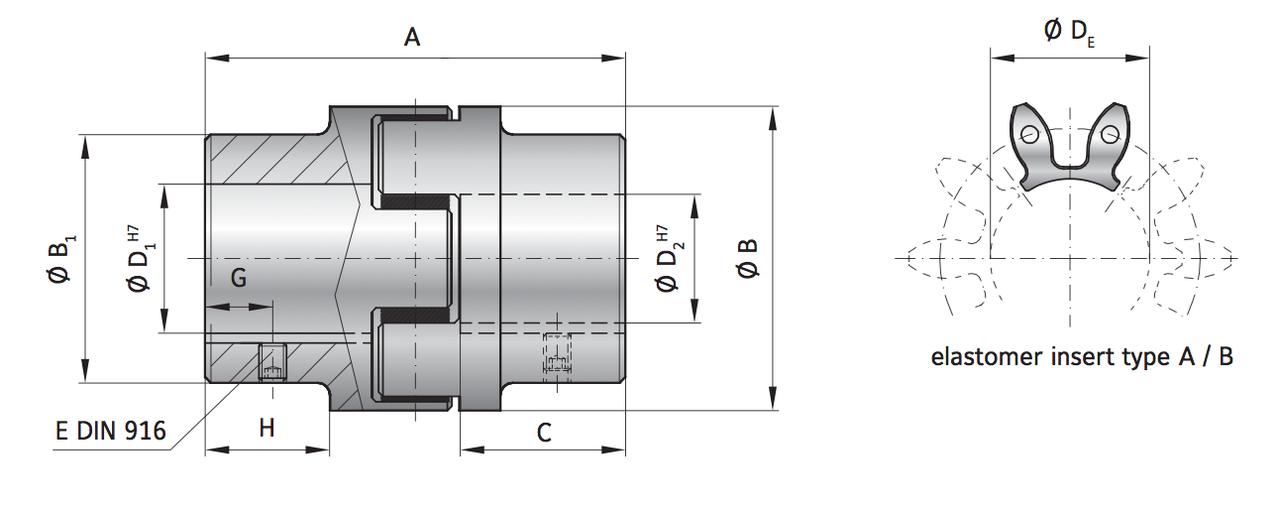

EK1 Heavy Duty drawing
Tabel
EK1 Series 2500 45009500
Type (Elastomer insert) A | B A | B A | B
Rated torque (Nm) TKN 1950 | 2450 5000 | 620010000 | 12500
Fit length (mm) C88113142
Inside diameter possible from Ø to Ø H7 (mm) D1/230-9540-13050-170
Inside diameter (pilot bored) (mm) DV304050
Inside diameter of elastomer (mm) DE79113145
Outside diameter (mm) B/B1160/154225/190290/240
Moment of inertia per hub (10³ kgm2) J1/J240147480
Approximate weight (kg) 12,52553
Distance (mm) G253040
Speed standard (min -1) 350030002000
Speed balanced (10³min-1) 10 | 108 | 86,5 | 6,5
Maximum torque (Nm) TKmax3900 | 490010000 | 1240020000 | 25000
Overall length (mm) A213272341
Possible shortening length (mm) H6989110
250045009500
