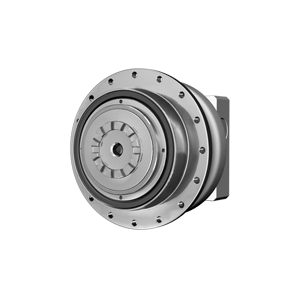

APC

Vertragingskasten met flensmontage

Omschrijving

De APEX APC serie is een heavy-duty planetaire vertragingskast voorzien van schuine vertanding. Door het innovatieve design wordt een compacte, lichte vertragingskast verkregen met hoog rendement en lage spelingsklasse. De reductor behuizing is zwart gelakt staal en heeft een uitgaande aluminium flens voorzien van stalen uitgaande as, met curvic plate flens.

Specificaties

Overbrengverhouding:

1T:
2T:
3T:

4 / 5,5
16 / 20 / 22 / 27.5 / 28 / 38,5 / 40 / 55
64 / 88 / 100 / 110 / 140 / 154 / 160 / 200 / 220 / 280 / 400

Spelingarm:

1-traps:
2-traps:
3-traps:

≤ 1 arcmin
≤ 2 arcmin
≤ 3 arcmin

Hoog rendement:

1-traps:
2-traps:
3-traps:

≥ 97%
≥ 94%
≥ 92%

Nominale koppels:
Bouwgrootte:

95 Nm - 13.875 Nm
APC090 / APC110 / APC140 / APC200 / APC255 / APC285 / APC355 / APC450

Specificaties

Overbrengverhouding:

1T:
2T:
3T:

4 / 5,5
16 / 20 / 22 / 27.5 / 28 / 38,5 / 40 / 55
64 / 88 / 100 / 110 / 140 / 154 / 160 / 200 / 220 / 280 / 400

Spelingarm:

1-traps:
2-traps:
3-traps:

≤ 1 arcmin
≤ 2 arcmin
≤ 3 arcmin

Hoog rendement:

1-traps:
2-traps:
3-traps:

≥ 97%
≥ 94%
≥ 92%

Nominale koppels:
Bouwgrootte:

95 Nm - 13.875 Nm
APC090 / APC110 / APC140 / APC200 / APC255 / APC285 / APC355 / APC450

Specificaties

Overbrengverhouding:
1T:
4 / 5,5
2T: 16 / 20 / 22 / 27.5 / 28 / 38,5 / 40 / 55
3T: 64 / 88 / 100 / 110 / 140 / 154 / 160 / 200 / 220 / 280 / 400
Spelingarm:
1-traps:
≤ 1 arcmin
2-traps: ≤ 2 arcmin
3-traps: ≤ 3 arcmin
Hoog rendement:
1-traps:
≥ 97%
2-traps: ≥ 94%
3-traps: ≥ 92%
Nominale koppels: 95 Nm - 13.875 Nm
Bouwgrootte: APC090 / APC110 / APC140 / APC200 / APC255 / APC285 / APC355 / APC450

Toepassingen

  • Verpakkingsindustrie
  • AGV toepassingen
  • Algemene machinebouw
