AP

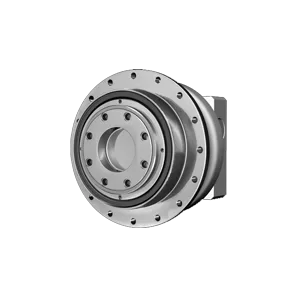

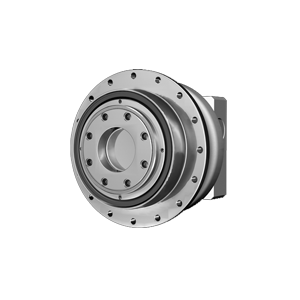

Vertragingskasten met flensmontage
Omschrijving
De APEX AP serie is een heavy-duty planetaire vertragingskast voorzien van schuine vertanding. Door het innovatieve design wordt een compacte, lichte vertragingskast verkregen met hoog rendement en lage spelingsklasse. De reductor behuizing is zwart gelakt staal en heeft een uitgaande aluminium flens voorzien van stalen uitgaande as/flens volgens ISO 9409
Specificaties
Overbrengverhouding:
1T:
2T:
3T:
4 / 5,5
16 / 20 / 22 / 27.5 / 28 / 38,5 / 40 / 55
64 / 88 / 100 / 110 / 140 / 154 / 160 / 200 / 220 / 280 / 400
Spelingarm:
1-traps:
2-traps:
3-traps:
≤ 1 arcmin
≤ 2 arcmin
≤ 3 arcmin
Hoog rendement:
1-traps:
2-traps:
3-traps:
≥ 97%
≥ 94%
≥ 92%
Nominale koppels:
Bouwgrootte:
95 Nm - 13.875 Nm
AP090 / AP110 / AP140 / AP200 / AP255 / AP285 / AP355 / AP450
Specificaties
Overbrengverhouding:
1T:
2T:
3T:
4 / 5,5
16 / 20 / 22 / 27.5 / 28 / 38,5 / 40 / 55
64 / 88 / 100 / 110 / 140 / 154 / 160 / 200 / 220 / 280 / 400
Spelingarm:
1-traps:
2-traps:
3-traps:
≤ 1 arcmin
≤ 2 arcmin
≤ 3 arcmin
Hoog rendement:
1-traps:
2-traps:
3-traps:
≥ 97%
≥ 94%
≥ 92%
Nominale koppels:
Bouwgrootte:
95 Nm - 13.875 Nm
AP090 / AP110 / AP140 / AP200 / AP255 / AP285 / AP355 / AP450
Specificaties
Overbrengverhouding:
1-traps: 4 / 5,5
2-traps: 16 / 20 / 22 / 27.5 / 28 / 38,5 / 40 / 55
3-traps: 64 / 88 / 100 / 110 / 140 / 154 / 160 / 200 / 220 / 280 / 400
Spelingarm:
1-traps: ≤ 1 arcmin
2-traps: ≤ 2 arcmin
3-traps: ≤ 3 arcmin
Hoog rendement:
1-traps: ≥ 97%
2-traps: ≥ 94%
3-traps: ≥ 92%
Nominale koppels: 95 Nm - 13.875 Nm
Bouwgrootte: AP090 / AP110 / AP140 / AP200 / AP255 / AP285 / AP355 / AP450
Toepassingen
- Verpakkingsindustrie
- AGV toepassingen
- Algemene machinebouw
