AE

Planetair/ Haaks planetair vertragingskasten

Omschrijving

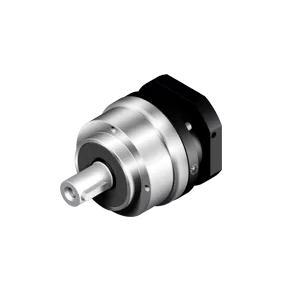

De APEX AE serie is een stille planetaire vertragingskast voorzien van roestvast stalen ronde behuizing, aluminium zwart geanodiseerde motor adapterplaat en uitgevoerd met schuine vertanding. Door het innovatieve design wordt een compacte, lichte vertragingskast verkregen met hoog rendement en lage spelingsklasse. De reductor is voorzien van een roestvast stalen as met spie.

Specificaties

Overbrengverhouding:

1-traps:
2-traps:

3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100

Spelingarm:

1-traps:
2-traps:

≤ 8 arcmin
≤ 12 arcmin

Hoog rendement:

1-traps:
2-traps:

≥ 97%
≥ 94%

Nominale koppels T2N:
Bouwgrootte:

14 Nm - 2000 Nm
AE050 / AE070 / AE090 / AE120 / AE155 / AE205 / AE235

Specificaties

Overbrengverhouding:

1-traps:
2-traps:

3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100

Spelingarm:

1-traps:
2-traps:

≤ 8 arcmin
≤ 12 arcmin

Hoog rendement:

1-traps:
2-traps:

≥ 97%
≥ 94%

Nominale koppels T2N:
Bouwgrootte:

14 Nm - 2000 Nm
AE050 / AE070 / AE090 / AE120 / AE155 / AE205 / AE235

Specificaties

Overbrengverhouding:
1-traps:
3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
2-traps: 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100
Spelingarm:
1-traps :≤ 8 arcmin
2-traps: ≤ 12 arcmin
Hoog rendement:
1-traps: ≥ 97%
2-traps: ≥ 94%
Nominale koppels T2N: 14 Nm - 2000 Nm
Bouwgrootte: AE050 / AE070 / AE090 / AE120 / AE155 / AE205 / AE235

Toepassingen

  • Verpakkingsindustrie
  • AGV toepassingen
  • Algemene machinebouw
