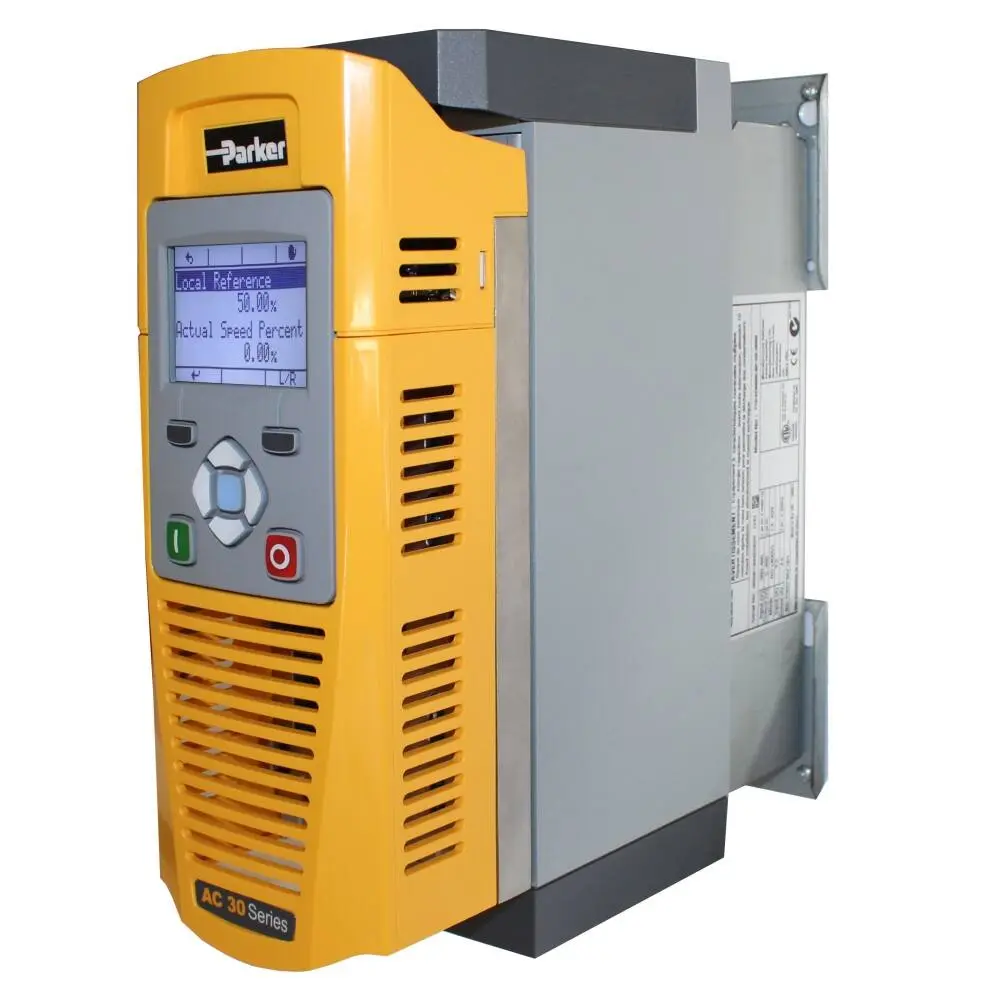

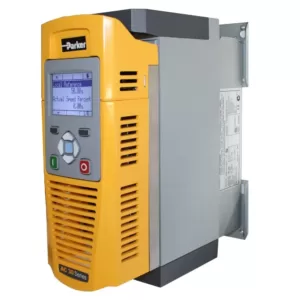

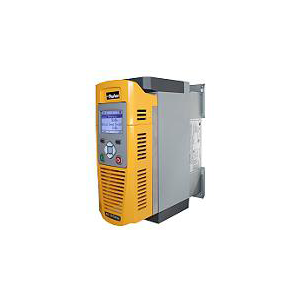

AC30

Frequentieregelaars

De AC30 variabele frequentieregelaar is ontworpen om toegepast te worden als systeem regelaar voor het regelen van AC motor applicaties. Van eenvoudige open-loop ventilator en pomp aandrijvingen tot zeer geavanceerde closed-loop processen. Ook een dual loop feedback regeling is mogelijk met de AC30 frequentieregelaar.

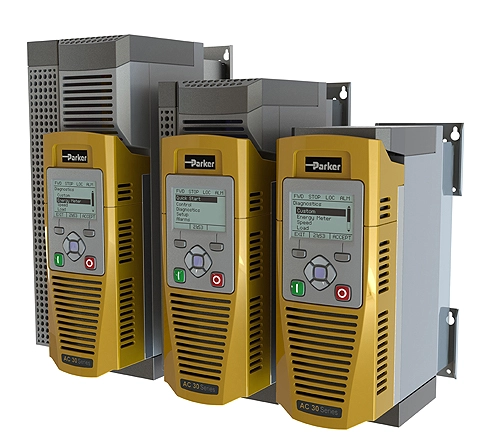

De systeem integratie kan worden uitgevoerd door 3 verschillende niveaus van regelaar types. De standaard AC30V is de basis regelaar voor eenvoudige applicaties maar wel met alle mogelijkheden voor communicatie met het bovenliggende besturingssysteem. De AC30P is de regelaar voor integratie in de Industry 4.0 en is geschikt om op te nemen in het netwerk Industrial Internet of Thinks (IIoT). De regelaar kan uitgerust worden met meervoudige communicatie bussen en kan voorzien worden van eigen systeem software. De AC30D is de meest uitgebreide applicatieregelaar die buiten alle functionaliteit van de AC30P ook de mogelijkheid heeft voor dual-loop feedback en een programmeerbare encoder uitgang.

Power Supply
380 - 480 VAC +10 % -15 % Three Phase
Ingangsfrequentie
50/60 Hz
Power Range
0.75 - 450 kW
Operating Temperatuur
0 - 40 °C
Analoge Inputs
2x (0-10V, 0-5V, 0-20mA, 4-20mA)
Analoge Outputs
2x (-10/+10 V, 0-20 mA)
Digital Inputs
3x 24 VDC
Digital Inputs/Outputs
4x 24 VDC
Relay Output
2x 5 A @230 VAC
Communicatie
Modbus/RS485 CANopen Ethernet IP EtherCAT Profibus Profinet
Feedback
Resolver Incremental Encoder
Safe Torque Off (STO)
Volgens EN13849, PLe Cat 3 en SIL3, EN61800-5-2

Datasheets
  • Datasheet AC30
CAD files
  • Eplan Files
  • Stepfiles
Manuals
  • AC30 Drives Quickstart Manual
  • AC30 Drives User Manual Frame D-J
  • AC30 Drives User Manual Frame K-N
  • HA503711U003_AC30_Software_Reference
