AC10

Frequentieregelaars

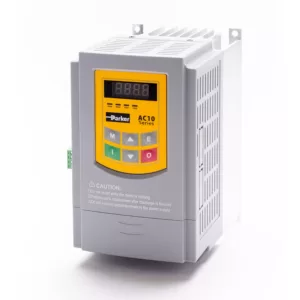

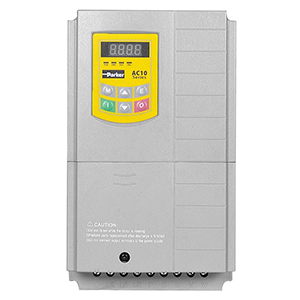

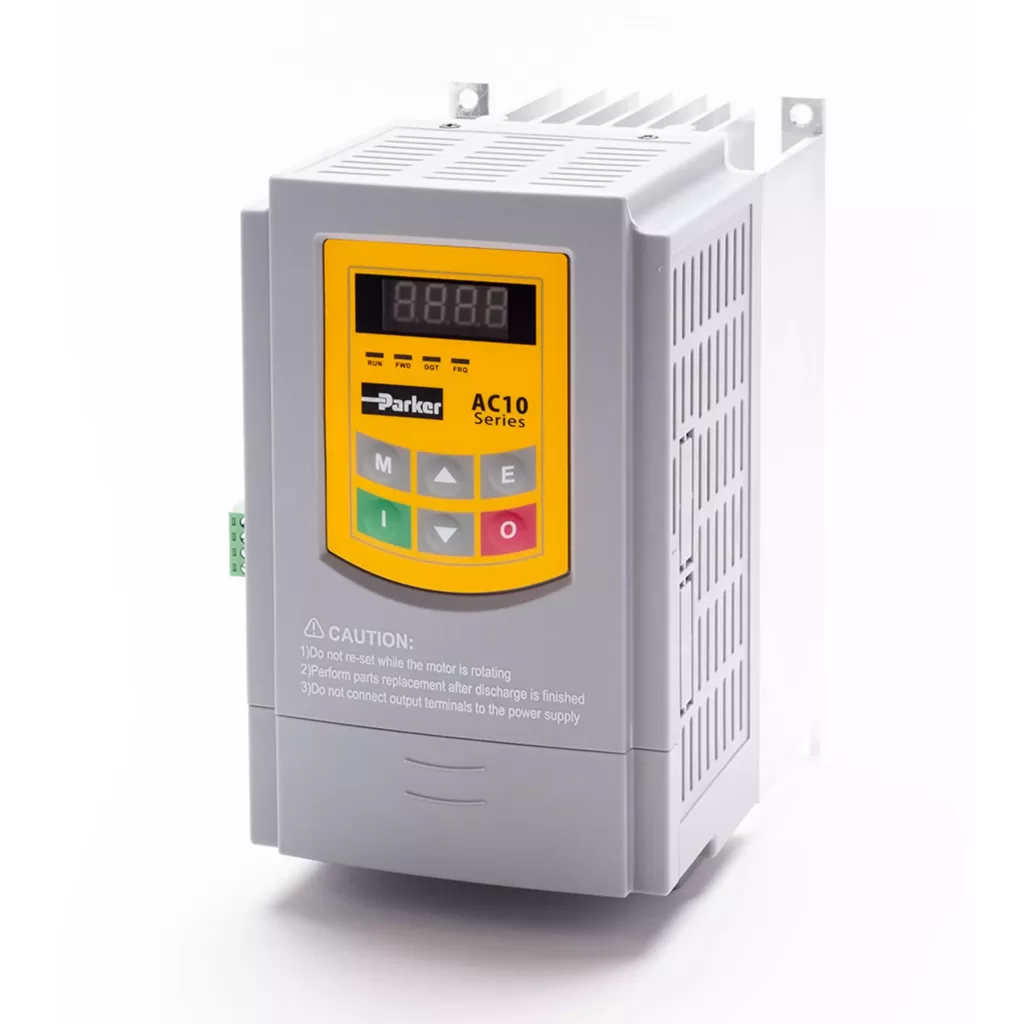

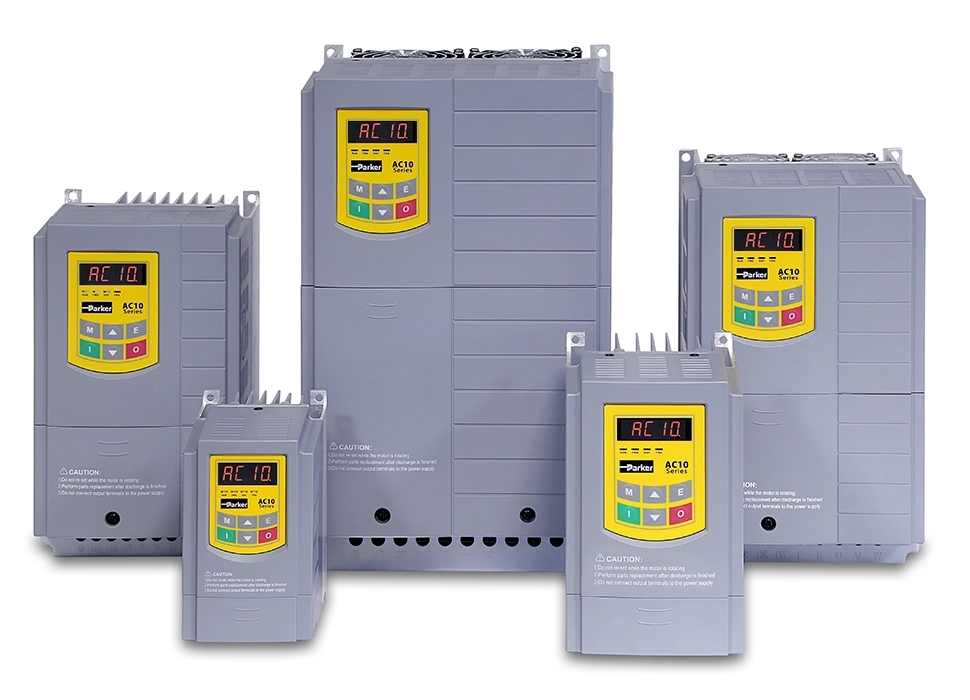

De AC10 Compacte frequentieregelaar is een eenvoudige, betrouwbare en economische oplossing voor algemene industriële elektrische aandrijftechniek. De AC10 frequentieregelaar kan snelheids- of koppel regelen. Heeft een vermogensbereik van 0,2 kW tot 180 kW voor IP20 en 0,4 kW tot 90 kW voor IP66. De AC10 serie is compact in afmetingen en heeft uitstekende specificaties, inclusief sensorless vector control voor besturing van permanente magneet (PMAC) en AC-inductiemotoren. De frequentieregelaar heeft een ingangsspanning van 220VAC, 1 of 3 fase of 400VAC 3 fase. Alle 11 bouwgroottes hebben een volledige overbelasting van 150% bij 0,5 Hz gedurende 1 minuut. De AC10 frequentieregelaar biedt een optimale oplossing voor OEM machinebouwers die op zoek zijn naar een compact, kostenbesparend variabele frequentieregelaar met uitstekende prestaties.

Power Supply
220 - 240 VAC ±15 % Single Phase 220 - 240 VAC ±15 % Three Phase 380 - 480 VAC +10 % -15 % Three Phase
Ingangsfrequentie
50/60 Hz
Power Range
0.2 - 180 kW
Uitgangsfrequentie
0-590 Hz
Operating Temperatuur
-10 - 50 °C (derate boven 40 °C)
Analoge Inputs
1x (0-10V), 1x (0-10V, 0-5V, 0-20mA, 4-20mA)
Analoge Outputs
1x (0-10 V, 0-20 mA)
Digital Inputs
5x 24 VDC frames 1-5, 8x 24 VDC frames 6-11
Digital Outputs
1x 24 VDC frames 1-5 2x 24 VDC frames 6-11
Relay Output
1x 5 A @230 VAC
Communicatie
Modbus/RS485
