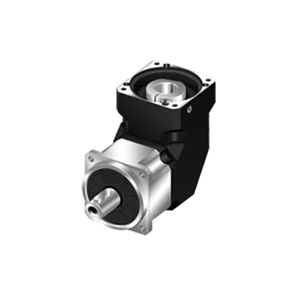

ABR
Planetair/ Haaks planetair vertragingskasten
Omschrijving
De APEX ABR serie is een roestvast stalen haakse planetaire vertragingskast voorzien van schuine vertanding, waardoor weinig geluidsproductie ontstaat. Door het innovatieve design wordt een compacte, lichte vertragingskast verkregen met hoog rendement en lage spelingsklasse. De reductor heeft een roestvast stalen uitgaande as en kan worden voorzien van spie of spline (DIN5480).
Specificaties
Overbrengverhouding:
1-traps:
2-traps:
3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 14 / 20
12 / 15* / 16 / 20* / 25 / 28 / 30 / 32 / 35 / 40 / 45 / 48 / 50 / 60 / 64 / 70 / 80 / 90 / 100 / 120 / 140 / 160 / 180 / 200
* Alleen ABR042 2-traps biedt 15 / 20 optie
Spelingarm:
1-traps:
2-traps:
≤ 2 arcmin / ≤ 4 arcmin / ≤ 6 arcmin
≤ 4 arcmin / ≤ 7 arcmin / ≤ 9 arcmin
Hoog rendement:
1-traps:
2-traps:
≥ 97%
≥ 94%
Nominale koppels T2N:
Bouwgrootte:
14 Nm - 2000 Nm
ABR042 / ABR060 / ABR060A / ABR090 / ABR090A / ABR115 / ABR115A / ABR142 / ABR142A / ABR180 / ABR220
Specificaties
Overbrengverhouding:
1-traps:
2-traps:
3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 14 / 20
12 / 15* / 16 / 20* / 25 / 28 / 30 / 32 / 35 / 40 / 45 / 48 / 50 / 60 / 64 / 70 / 80 / 90 / 100 / 120 / 140 / 160 / 180 / 200
* Alleen ABR042 2-traps biedt 15 / 20 optie
Spelingarm:
1-traps:
2-traps:
≤ 2 arcmin / ≤ 4 arcmin / ≤ 6 arcmin
≤ 4 arcmin / ≤ 7 arcmin / ≤ 9 arcmin
Hoog rendement:
1-traps:
2-traps:
≥ 97%
≥ 94%
Nominale koppels T2N:
Bouwgrootte:
14 Nm - 2000 Nm
ABR042 / ABR060 / ABR060A / ABR090 / ABR090A / ABR115 / ABR115A / ABR142 / ABR142A / ABR180 / ABR220
Specificaties
Overbrengverhouding:
1-traps: 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 14 / 20
2-traps: 12 / 15* / 16 / 20* / 25 / 28 / 30 / 32 / 35 / 40 / 45 / 48 / 50 / 60 / 64 / 70 / 80 / 90 / 100 / 120 / 140 / 160 / 180 / 200 * Alleen ABR042 2-traps biedt 15 / 20 optie
Spelingarm:
1-traps: ≤ 2 arcmin / ≤ 4 arcmin / ≤ 6 arcmin
2-traps: ≤ 4 arcmin / ≤ 7 arcmin / ≤ 9 arcmin
Hoog rendement:
1-traps: ≥ 97%
2-traps: ≥ 94%
Nominale koppels T2N: 14 Nm - 2000 Nm
Bouwgrootte: ABR042 / ABR060 / ABR060A / ABR090 / ABR090A / ABR115 / ABR115A / ABR142 / ABR142A / ABR180 / ABR220
Toepassingen
- Verpakkingsindustrie
- AGV toepassingen
- Algemene machinebouw
