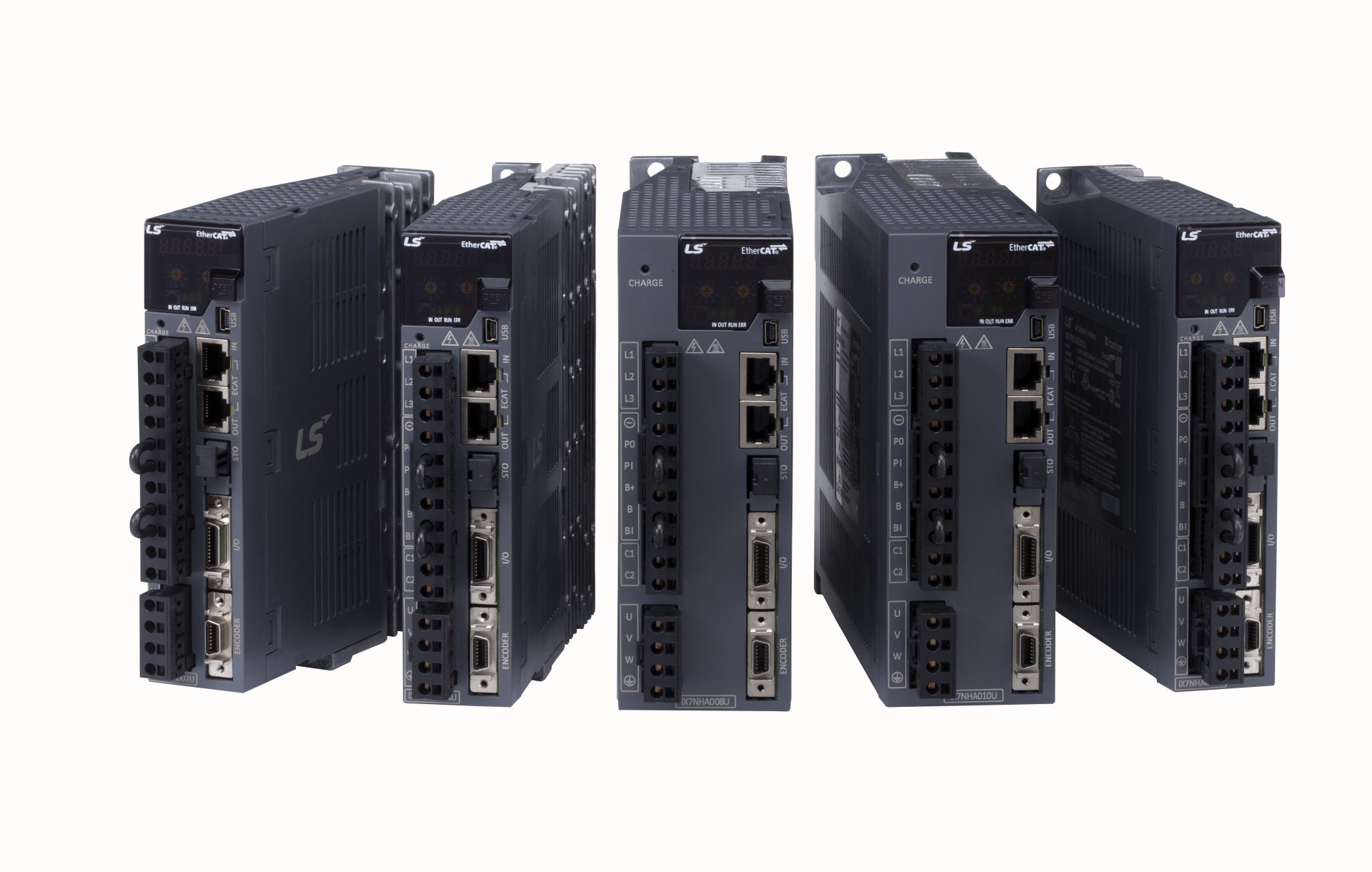

Servoregelaar iX7NH
ServoregelaarsDe iX7NH is de compacte serie servoregelaars van LS Electric met een vermogensrange van 100Watt tot 3,5kW.
De regelaars worden gebruikt voor het aansturen en regelen van de borstelloze AC servomotoren type APM van LS Electric.
De regelaars zijn voorzien van EtherCAT communicatie en verschillende mogelijkheden voor feedback systemen zoals: Biss-C, EnDat 2.2, SSI, incremental encoder en SinCos.
Verder is de regelaar voorzien van de safety functies: STO1 en STO2. De regelaars kunnen worden aangesloten op een voedingsspanning van 1 fase 230VAC of 3 fase 230VAC. Ook bevatten de regelaars een autotuningsfunctie voor het inregelen van de speed- en positieloops.
Voedingsspanning
1Ph 230VAC, 3Ph 230 VAC
Nominale stroom
1,4-16 A
Piek stroom
4,9-48,0 A
Aantal assen per module
1
Motor type support
Brushless AC
Feedback
Incr. Encoder, SSI, BiSS-C, Endat2.2, Multiturn. Abs.
Fieldbus opties
EtherCAT
Safety opties
STO1 en STO2
Behuizing
Kunststof IP20
I/O
6DI, 3DO, 1AI, 2AO
Programmeren
Nee
Remweerstand
Intern
Datasheets
- Datasheet servodrive iX7NH
- Catalogus LS Electric servosystemen
- EtherCAT XML LS Electric
Tabel
| Frame size | voltage [V] | Rated power [kW] | Nominale stroom [Amp] | Piek stroom [Amp] | |
|---|---|---|---|---|---|
| iX7NHA001U | 1 | 230 | 0.1 | 1.4 | 4.9 |
| iX7NHA004U | 4 | 230 | 0.4 | 3 | 10.5 |
| iX7NHA010U | 10 | 230 | 1 | 6.75 | 20.25 |
| iX7NHA020U | 20 | 230 | 2 | 13.5 | 40.5 |
| iX7NHA035U | 35 | 230 | 3.5 | 16.7 | 50.1 |
