Specificaties

Design:
Temperatuurbereik:
Tolerantie:
Materiaal:

- Steekdeel:
- Elastomeester:
Optioneel:

Concentrisch bewerkt steekdelen met gebogen klauwen
Verschilt per type elastomeer
0.01 - 0.025 mm tussen as en steekdeel

Steekdelen in hoogwaardig aluminium
Slijtvast, en thermisch stabiel TPU
Klant specifiek ontwerp, Staal, RVS en ATEX

Omschrijving

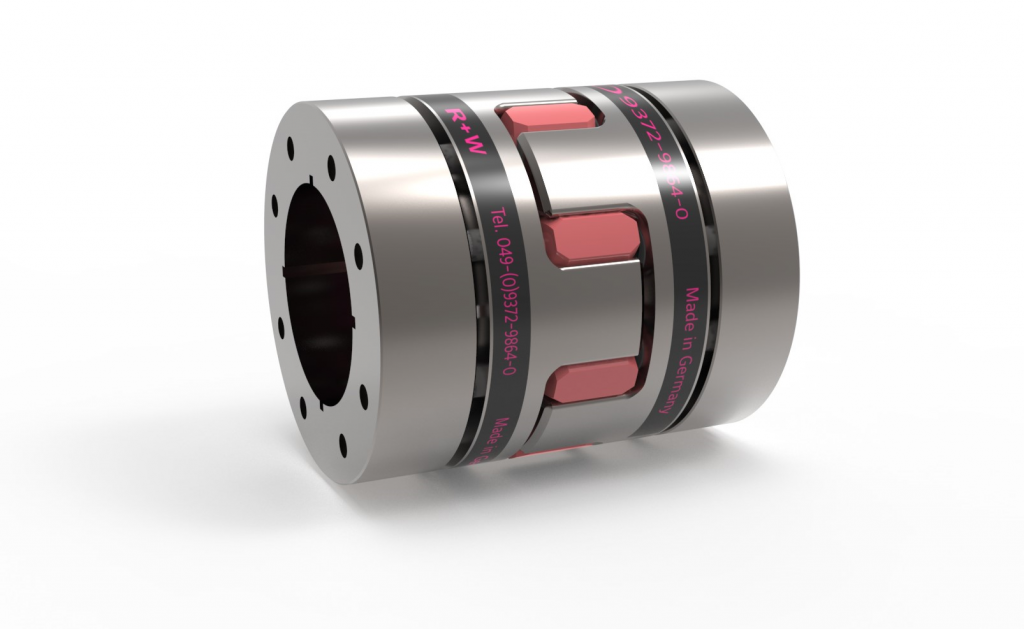

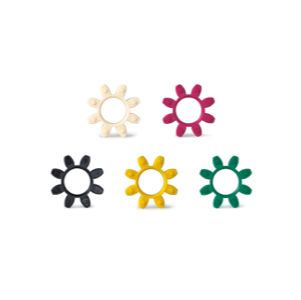

De SP6 high speed klauwkoppeling van R+W Couplings is standaard geschikt voor toerentallen tot 28.000 rpm. Door de nauwkeurig symmetrisch bewerkte steekdelen biedt de koppeling een hoge precisie en een zeer hoge concentriciteit. Deze precisie koppeling is te combineren met verschillende typen R+W elastomeersterren. Alle typen R+W elastomeersterren dempen de trillingen en zijn elektrisch isolerend, waarbij de ATEX versie juist geleidend is. Voor specifieke vragen over klauwkoppelingen of andere precisie koppelingen neem dan contact op met VARIODRIVE.

Specificaties

Design:
Temperatuurbereik:
Tolerantie:
Materiaal:

- Steekdeel:
- Elastomeester:
Optioneel:

Concentrisch bewerkt steekdelen met gebogen klauwen
Verschilt per type elastomeer
0.01 - 0.025 mm tussen as en steekdeel

Steekdelen in hoogwaardig aluminium
Slijtvast, en thermisch stabiel TPU
Klant specifiek ontwerp, Staal, RVS en ATEX

Specificaties

Design: Concentrisch bewerkt steekdelen met gebogen klauwen
Temperatuurbereik: Verschilt per type elastomeerster
Tolerantie: 0.01 - 0.025 mm tussen as en steekdeel
Materiaal:

- Steekdeel: Steekdelen in hoogwaardig aluminium
- Elastomeester: Slijtvast, en thermisch stabiel TPU
Optioneel: Klant specifiek ontwerp, RVS en ATEX

Toepassingen

  • Voor high speed spindel applicaties
SP6 Serien60
Type (Elastomer insert)A|B
Rated torque (Nm)TKN60|75
Fit length (mm)C23|30
Inside diameter possible from Ø to Ø H7 (mm)D1/2*14-32
Inside diameter of elastomer (mm)DE26,2
Outside diameter (mm)B55
Moment of inertia per hub (10-3 kgm2)J1/J20,06 / 0,15 | 0,08 / 0,20
Approximate weight (kg)0,25 / 0,62 | 0,32 / 0,78
Fastening screw (ISO 4762)E4xM5
Tightening torque of the fastening screw (Nm)E6 / 6 | 7 / 7
Speed standard (min -1)28000
Maximum torque* (Nm)TKmax120|150
Overall length (mm)A64|78
Hub materialAluminium
optional Steel
60
CAD
SP6 Serien150
Type (Elastomer insert)A|B
Rated torque (Nm)TKN160|200
Fit length (mm)C30|35|40
Inside diameter possible from Ø to Ø H7 (mm)D1/2*19-38
Inside diameter of elastomer (mm)DE29,2
Outside diameter (mm)B65
Moment of inertia per hub (10-3 kgm2)J1/J20,16 / 0,38 | 0,18 / 0,44 | 0,20 / 0,50
Approximate weight (kg)0,46 / 1,10 | 0,53 / 1,30 | 0,60 / 1,43
Fastening screw (ISO 4762)E8x M5
Tightening torque of the fastening screw (Nm)E7 / 8,5 | 7,5 / 8,5 | 8,5 / 8,5
Speed standard (min -1)26000
Maximum torque* (Nm)TKmax320|400
Overall length (mm)A80|90|100
Hub materialAluminium
optional Steel
150
CAD
SP6 Serien300
Type (Elastomer insert)A|B
Rated torque (Nm)TKN325 | 405
Fit length (mm)C45
Inside diameter possible from Ø to Ø H7 (mm)D1/2*20-45
Inside diameter of elastomer (mm)DE36,2
Outside diameter (mm)B80
Moment of inertia per hub (10-3 kgm2)J1/J20,52 / 1,29
Approximate weight (kg)1,00 / 2,41
Fastening screw (ISO 4762)E8x M6
Tightening torque of the fastening screw (Nm)E14 / 14
Speed standard (min -1)26000
Maximum torque* (Nm)TKmax650 | 810
Overall length (mm)A114
Hub materialAluminium
optional Steel
300
CAD
SP6 Serien450
Type (Elastomer insert)A|B
Rated torque (Nm)TKN530 | 660
Fit length (mm)C42 | 50 | 57
Inside diameter possible from Ø to Ø H7 (mm)D1/2*28-55
Inside diameter of elastomer (mm)DE46,2
Outside diameter (mm)B102
Moment of inertia per hub (10-3 kgm2)J1/J21,33 / 3,31 | 1,55 / 3,88 | 1,74 / 4,38
Approximate weight (kg)1,70 / 4,00 | 1,90 / 4,70 | 2,20 / 5,20
Fastening screw (ISO 4762)E8x M8
Tightening torque of the fastening screw (Nm)E25 / 30
Speed standard (min -1)18000
Maximum torque* (Nm)TKmax1060 | 1350
Overall length (mm)A110 | 126 | 140
Hub materialAluminium
optional Steel
450
CAD
SP6 Series
Type (Elastomer insert)
Rated torque (Nm)TKN
Fit length (mm)C
Inside diameter possible from Ø to Ø H7 (mm)D1/2*
Inside diameter of elastomer (mm)DE
Outside diameter (mm)B
Moment of inertia per hub (10-3 kgm2)J1/J2
Approximate weight (kg)
Fastening screw (ISO 4762)E
Tightening torque of the fastening screw (Nm)E
Speed standard (min -1)
Maximum torque* (Nm)TKmax
Overall length (mm)A
Hub material
SP6 Series
Type (Elastomer insert)
Rated torque (Nm)TKN
Fit length (mm)C
Inside diameter possible from Ø to Ø H7 (mm)D1/2*
Inside diameter of elastomer (mm)DE
Outside diameter (mm)B
Moment of inertia per hub (10-3 kgm2)J1/J2
Approximate weight (kg)
Fastening screw (ISO 4762)E
Tightening torque of the fastening screw (Nm)E
Speed standard (min -1)
Maximum torque* (Nm)TKmax
Overall length (mm)A
Hub material
CAD Portal
SP6 Series
Type (Elastomer insert)
Rated torque (Nm)TKN
Fit length (mm)C
Inside diameter possible from Ø to Ø H7 (mm)D1/2*
Inside diameter of elastomer (mm)DE
Outside diameter (mm)B
Moment of inertia per hub (10-3 kgm2)J1/J2
Approximate weight (kg)
Fastening screw (ISO 4762)E
Tightening torque of the fastening screw (Nm)E
Speed standard (min -1)
Maximum torque* (Nm)TKmax
Overall length (mm)A
Hub material
CAD Portal
SP6 Series
Type (Elastomer insert)
Rated torque (Nm)TKN
Fit length (mm)C
Inside diameter possible from Ø to Ø H7 (mm)D1/2*
Inside diameter of elastomer (mm)DE
Outside diameter (mm)B
Moment of inertia per hub (10-3 kgm2)J1/J2
Approximate weight (kg)
Fastening screw (ISO 4762)E
Tightening torque of the fastening screw (Nm)E
Speed standard (min -1)
Maximum torque* (Nm)TKmax
Overall length (mm)A
Hub material
CAD Portal
