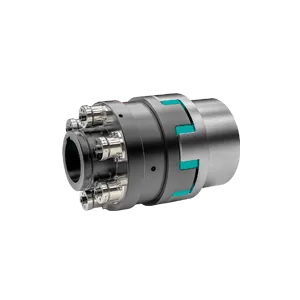

Heavy duty veiligheidskoppelingen (200-250.000Nm)De STE heavy duty veiligheidskoppeling van R+W Couplings heeft een spiebaan verbinding aan beide zijden. Een geïntegreerde klauwkoppeling zorgt voor de opvang van uitlijnverschillen. De STE industrie koppeling heeft een zeer robuust design en een zeer nauwkeurige beveiliging op overbelasting. De koppeling is torsie stijf en heeft integraal een heavy duty lager voor ondersteuning. Deze veiligheidskoppeling wordt toegepast overal waar overbelasting van koppel voorkomt. Het maximaal koppel is bij de industrie koppeling is tevens handmatig te verstellen met een stelsleutel. Deze sleutel is apart te bestellen. Neem voor specifieke vragen over veiligheidskoppelingen of andere industrie koppelingen contact op met VARIODRIVE.
Uitvoering
Koppelbegrenzer met elastomeerkoppeling en spiebaan
Begrenzingskoppel
200 - 14.000 Nm
Snelheid
tot 8500 rpm
Temperatuur bereik
-30 tot +120 oC
Materiaal koppeling
Versterkt nitro-gecarboneerd staal
Materiaal elastomeerster
Gegoten TPU
Materiaal koppeling
GGG40
Veiligheidselementen
Gelijkmatig verdeeld
Speling
Geen
Service-life
Geen service
Optioneel
ATEX, stelsleutel, stelplaat
Datasheets
- ATEX instructies
- Uitleg veiligheidssystemen
- Datasheet STE
- Manual ST koppelingen
Tabel
| STE Series | 2 | 4 | 5 | 10 | |
|---|---|---|---|---|---|
| Adjustment range available from - to (KNm) | 0,2-0,5 | 0,5-1,0 | 3xST11 | 6xST11 | 1,0-1,5 6xST11 | 0,6-0,9 | 1,1-1,7 | 3xST11 | 6xST11 | 1,6-2,6 6xST11 | 0,7-2 | 1,2-4 | 3xST16 | 6xST16 | 3,2-5 6xST16 | 2-5 | 4-10 | 3xST16 | 6xST16 | 6-14 9xST16 | |
| Elastomer coupling size | 2500 | 2500 | 4500 | 9500 | |
| Elastomer insert type | A | B | A | B | A | B | A | B | |
| Overall length | A1 | 312 | 360 | 373 | 460 |
| Length of torque limiting portion (mm) | A2 | 170 | 198 | 190 | 230 |
| Flange outside diameter (ST portion) (mm) | B1 | 198 | 211 | 220 | 270 |
| Flange outside diameter (elastomer portion) (mm) | B2 | 160 | 160 | 225 | 290 |
| Bore depth (torque limiting portion) (mm) | C3 | 95 | 120 | 111 | 122 |
| Fit length/keyway length Elastomer segment (mm) | C1 | 88 | 88 | 113 | 142 |
| Fit length/keyway length Clutch segment (mm) | C2 | 85 | 120 | 100 | 122 |
| Bore diameter (elastomer portion) Ø – Ø F7 (mm) | D1 | 30-95 | 30-95 | 40-130 | 50-170 |
| Bore diameter (torque limiting portion) Ø – Ø F7 (mm) | D2 | 30-80 | 40-100 | 40-90 | 40-110 |
| Bolt circle diameter ST (mm) | O | 154 | 174 | 171 | 220 |
| Moment of inertia at D max (10-3kgm2) | 145 | 172 | 337 | 1145 | |
| Moment of inertia (approx.) D max. + max. sgmnt (10-3kgm2) | 35 | 39 | 47 | 110 | |
| Distance (mm) | L | 50 | 81,5 | 56 | 74 |
| Distance (mm) | M | 81 | 112,5 | 97 | 115 |
| Outside diameter of hub (mm) | F | 154 | 154 | 190 | 160 |
| Hub outside diameter (mm) | P | 112 | 138 | 122 | 170 |
| Speed max. (rpm) | 8500 | 6800 | 6300 | 5000 | |
| Length (mm) | E1 | 69 | 69 | 89 | 110 |
| Length (Removal of the elastomer insert) (mm) | E2 | 36 | 36 | 47 | 57 |
| Wall thickness (mm) | K | 16 | 20 | 24 | 32 |
| Actuation distance (mm) | N | 3,5 | 3,5 | 4,5 | 4,5 |
| Bore for fastening screw (mm) | Q | 17 | 22 | 25 | 26 |
| Axial (mm) | ± 3 | ± 3 | ± 4 | ± 5 | |
| Lateral (mm) | 0,5 | 0,3 | 0,5 | 0,3 | 0,5 | 0,3 | 0,6 | 0,4 | |
| Angular (degree) | 1,5 | 1,0 | 1,5 | 1,0 | 1,5 | 1,0 | 1,5 | 1,0 | |
| Dynamic torsional stiffness at TKN (Elastomer insert type A / B) (103 Nm/rad) | 175 | 216 | 175 | 216 | 337 | 743 | 1180 | 1340 | |
| 2 | 4 | 5 | 10 |
