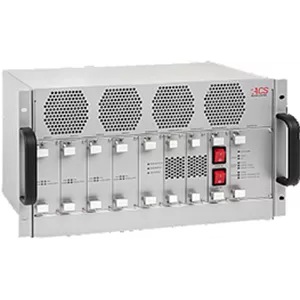

MP4Unt
Control modules
Omschrijving
De MP4Unt is een modulair, configureerbaar Motion Control besturingssysteem. Het bestaat uit een motion controller, voeding en drives die zijn ontworpen om te voldoen aan de behoeften van systeem applicaties voor high precisie meerassige motion control toepassingen. De open software architectuur werkt in combinatie met ACS lijn van EtherCAT servo- en stappenmotoraandrijvingen en I/O-modules. Tevens met elke gecertificeerde EtherCAT-module die voldoet aan het CAN over EtherCAT (CoE) protocol.
Specificaties
Controller-assen:
Host-pc / PLC / PAC-communicatie:
⠀
Maximale EtherCAT-cyclussnelheid:
Aandrijfassen:
Drive supply unit:
Busspanning:
Max.stroomoutput per as:
Encoderkanalen:
2, 4, 8, 16, 32 of 64
TCP / IP, EtherCAT, Ethernet / IP, Modbus, RS-232
5 kHz
tot 8
100 - 240 Vac
48 of 96 Vdc
13,3 / 40A*
max. 16 willekeurige combinatie (16 AqB, 16 SinCos, 8 absoluut) met alle NanoPWM-assen
Functionele veiligheidsopties:
Eigen ACS-functieopties:
STO
ServoBoost, NanoPWM, NetworkBoost, MotionBoost, flexibele configuratie
*) Stroomwaarden gespecificeerd in Sinus-piek
De MP4Unt is een Lego-achtig systeem en combineert high performance (NPM) aandrijvingen met UDM economische aandrijvingen met een voedingsspanning van 96Vdc en/of 48Vdc.
De interne controller is functioneel identiek aan de SPiiPlusEC. Optioneel kan de MP4Unt met een EtherCAT_to_EtherCAT-bridge worden voorzien waarmee het hele systeem als een knooppunt in een EtherCAT netwerk kan worden aangesloten en beheerd door elke PLC die het DS402-protocol ondersteunt.
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
MP4Unt
Control modules
Omschrijving
De MP4Unt is een modulair, configureerbaar Motion Control besturingssysteem. Het bestaat uit een motion controller, voeding en drives die zijn ontworpen om te voldoen aan de behoeften van systeem applicaties voor high precisie meerassige motion control toepassingen. De open software architectuur werkt in combinatie met ACS lijn van EtherCAT servo- en stappenmotoraandrijvingen en I/O-modules. Tevens met elke gecertificeerde EtherCAT-module die voldoet aan het CAN over EtherCAT (CoE) protocol.
De MP4Unt is een Lego-achtig systeem en combineert high performance (NPM) aandrijvingen met UDM economische aandrijvingen met een voedingsspanning van 96Vdc en/of 48Vdc.
De interne controller is functioneel identiek aan de SPiiPlusEC. Optioneel kan de MP4Unt met een EtherCAT_to_EtherCAT-bridge worden voorzien waarmee het hele systeem als een knooppunt in een EtherCAT netwerk kan worden aangesloten en beheerd door elke PLC die het DS402-protocol ondersteunt.
Specificaties
Controller-assen:
Host-pc / PLC / PAC-communicatie:
Maximale EtherCAT-cyclussnelheid:
Aandrijfassen:
Drive supply unit:
Busspanning:
Max.stroomoutput per as:
Encoderkanalen:
Functionele veiligheidsopties:
Eigen ACS-functieopties:
2, 4, 8, 16, 32 of 64
TCP / IP, EtherCAT, Ethernet / IP, Modbus, RS-232
5 kHz
tot 8
100-240Vac
48 of 96Vdc
13,3 / 40A*
max. 16 willekeurige combinatie (16 AqB, 16 SinCos, 8 absoluut) met alle NanoPWM-assen
STO
ServoBoost, NanoPWM, NetworkBoost, MotionBoost, flexibele configuratie
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
MP4Unt
Control modules
Omschrijving
De MP4Unt is een modulair, configureerbaar Motion Control besturingssysteem. Het bestaat uit een motion controller, voeding en drives die zijn ontworpen om te voldoen aan de behoeften van systeem applicaties voor high precisie meerassige motion control toepassingen. De open software architectuur werkt in combinatie met ACS lijn van EtherCAT servo- en stappenmotoraandrijvingen en I/O-modules. Tevens met elke gecertificeerde EtherCAT-module die voldoet aan het CAN over EtherCAT (CoE) protocol.
De MP4Unt is een Lego-achtig systeem en combineert high performance (NPM) aandrijvingen met UDM economische aandrijvingen met een voedingsspanning van 96Vdc en/of 48Vdc.
De interne controller is functioneel identiek aan de SPiiPlusEC. Optioneel kan de MP4Unt met een EtherCAT_to_EtherCAT-bridge worden voorzien waarmee het hele systeem als een knooppunt in een EtherCAT netwerk kan worden aangesloten en beheerd door elke PLC die het DS402-protocol ondersteunt.
Specificaties
Controller-assen: 2, 4, 8, 16, 32 of 64
Host-pc / PLC / PAC-communicatie: TCP / IP, EtherCAT, Ethernet / IP, Modbus, RS-232
Maximale EtherCAT-cyclussnelheid: 5 kHz
Aandrijfassen: Tot 8
Drive supply unit: 100 - 240 Vac
Busspanning: 48 of 96 Vdc
Max.stroomoutput per as: 13,3 / 40A*
Encoderkanalen: Max. 16 willekeurige combinatie (16 AqB, 16 SinCos, 8 absoluut) met alle NanoPWM-assen
Functionele veiligheidsopties: STO
Eigen ACS-functieopties: ServoBoost, NanoPWM, NetworkBoost, MotionBoost, flexibele configuratie
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
