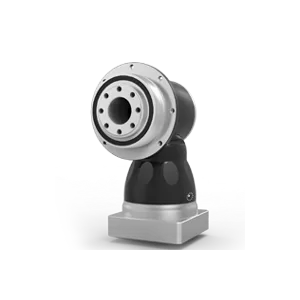

KH

Haakse Hypoïde

De APEX KH-serie is een haakse hypoïde tandwielkast waarbij de vertanding over elkaar rolt waardoor het rendement hoog is. De draairichting van dit type vertragingskast is dezelfde als de ingaande servomotor as. Deze reductor is voorzien van een holle uitgaande as/flens volgens ISO 9409.

Type reductor
haakse hypoïde
Nominale koppel
18 Nm - 1.600 Nm
Nominale toerental
1500-3000 rpm
Overbrengverhouding
1-traps
3 / 4 / 5 / 7 / 10
2-traps
12 / 16 / 20 / 25 / 28 / 35 / 40 / 50 / 70 / 100
Speling
1-traps
≤ 3 arcmin
2-traps
≤ 3 arcmin
Rendement
1-traps
≥ 96%
2-traps
≥ 94%
Uitvoering
Stalen behuizing, ALU adapterplaat

Datasheets
  • Brochure
Manuals
  • Aanbouwinstructie NL
  • Aanbouwinstructie ENG
Downloads
  • All
  • Datasheets
  • Manuals
  • Datasheets
  • Manuals
  • Manuals
