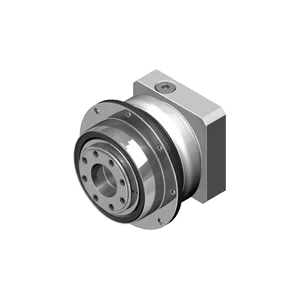

AH

Vertragingskasten met flensmontage

Omschrijving

De APEX AH serie is een heavy-duty planetaire vertragingskast voorzien van schuine vertanding. Door het innovatieve design wordt een compacte, lichte vertragingskast verkregen met hoog rendement en lage spelingsklasse. De reductor behuizing is zwart gelakt staal en heeft een uitgaande aluminium flens voorzien van stalen uitgaande as/flens volgens ISO 9409.

Specificaties

Overbrengverhouding:

1-traps:
2-traps:

4 / 5 / 7 / 10
16 / 20 / 21 / 25 / 28 / 31 / 35 / 40 / 46 / 50 / 61 / 70 / 91 / 100

Spelingarm:

1-traps:
2-traps:

≤ 1 arcmin(bouwgrootte 064 ≤ 2 arcmin)
≤ 2 arcmin(bouwgrootte 064 ≤ 3 arcmin)

Hoog rendement:

1-traps:
2-traps:

≥ 97%
≥ 94%

Nominale koppels:
Bouwgrootte:

24 Nm - 10.915 Nm
AH064 / AH090 / AH110 / AH140 / AH200 / AH255 / AH285 / AH355 / AH450

Specificaties

Overbrengverhouding:

1-traps:
2-traps:

4 / 5 / 7 / 10
16 / 20 / 21 / 25 / 28 / 31 / 35 / 40 / 46 / 50 / 61 / 70 / 91 / 100

Spelingarm:

1-trap:
2-trap:

≤ 1 arcmin(bouwgrootte 064 ≤ 2 arcmin)
≤ 2 arcmin(bouwgrootte 064 ≤ 3 arcmin)

Hoog rendement:

1-traps:
2-traps:

≥ 97%
≥ 94%

Nominale koppels:
Bouwgrootte:

24 Nm - 10.915 Nm
AH064 / AH090 / AH110 / AH140 / AH200 / AH255 / AH285 / AH355 / AH450

Specificaties

Overbrengverhouding:
1-traps:
4 / 5 / 7 / 10
2-traps: 16 / 20 / 21 / 25 / 28 / 31 / 35 / 40 / 46 / 50 / 61 / 70 / 91 / 100
Spelingarm:
1-traps:
≤ 1 arcmin(bouwgrootte 064 ≤ 2 arcmin)
2-traps: ≤ 2 arcmin(bouwgrootte 064 ≤ 3 arcmin)
Hoog rendement:
1-traps:
≥ 97%
2-traps: ≥ 94%
Nominale koppels: 24 Nm - 10.915 Nm
Bouwgrootte: AH064 / AH090 / AH110 / AH140 / AH200 / AH255 / AH285 / AH355 / AH450

Toepassingen

  • Verpakkingsindustrie
  • AGV toepassingen
  • Algemene machinebouw
