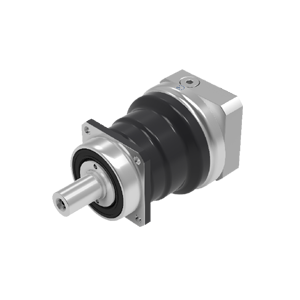

AFH
PlanetairDe APEX AFH serie is een high torque (tot 3800Nm) planetaire vertragingskast voorzien van schuine vertanding. Door het innovatieve design wordt een compacte, lichte vertragingskast verkregen met hoog rendement en lage spelingsklasse. De reductor behuizing is zwart gelakt staal en heeft een uitgaande aluminium flens voorzien van stalen as en kan worden voorzien van spie of spline (DIN5480).
Eenvoudige montage
Laag geluidsniveau
Compacte bouw
Type reductor
Recht planetair
Nominale koppel
24 Nm - 4,425 Nm
Nominale toerental
2100-5000 rpm
Overbrengverhouding
1-traps
3 / 4 / 5 / 7 / 10
2-traps
16 / 20 / 25/ 28 / 35 / 40 / 50 / 70 / 100
Speling
1-traps
≤ 1 arcmin / ≤ 2 arcmin
2-traps
≤ 2 arcmin / ≤ 3 arcmin
Rendement
1-traps
≥ 97%
2-traps
≥ 94%
Uitvoering
RVS behuizing, ALU adapterplaat
Datasheets
- Brochure AFH
- Gebruikershandleiding
Downloads
- All
- Datasheets
- Manuals
- Datasheets
- Manuals
