AF
Planetair/ Haaks planetair vertragingskasten
Omschrijving

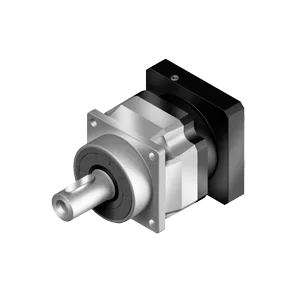

De APEX AF serie is een RVS planetaire vertragingskast voorzien van schuine vertanding en heeft daardoor een laag geluidsniveau. Door het innovatieve design wordt een compacte, lichte vertragingskast verkregen met hoog rendement en lage spelingsklasse. De motor adapterplaat is aluminium zwart geanodiseerd en de uitgaande as is roestvast en kan worden voorzien van spie of spline (DIN5480).
Specificaties
Overbrengverhouding:
1-traps:
2-traps:
3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
12 / 15 / 16 / 20 / 25 / 28 / 30 / 32 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100
Spelingarm:
1-traps:
2-traps:
≤ 1 arcmin / ≤ 3 arcmin / ≤ 5 arcmin
≤ 3 arcmin / ≤ 5 arcmin / ≤ 7 arcmin
Hoog rendement:
1-traps:
2-traps:
≥ 97%
≥ 94%
Nominale koppels T2N:
Bouwgrootte:
14 Nm - 2000 Nm
AF042 / AF060 / AF060A / AF075 / AF075A / AF100 / AF100A / AF140 / AF140A / AF180 / AF220
Specificaties
Overbrengverhouding:
1-traps:
2-traps:
3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
12 / 15 / 16 / 20 / 25 / 28 / 30 / 32 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100
Spelingarm:
1-traps:
2-traps:
≤ 1 arcmin / ≤ 3 arcmin / ≤ 5 arcmin
≤ 3 arcmin / ≤ 5 arcmin / ≤ 7 arcmin
Hoog rendement:
1-traps:
2-traps:
≥ 97%
≥ 94%
Nominale koppels T2N:
Bouwgrootte:
14 Nm - 2000 Nm
AF042 / AF060 / AF060A / AF075 / AF075A / AF100 / AF100A / AF140 / AF140A / AF180 / AF220
Specificaties
Overbrengverhouding:
1-traps: 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
2-traps: 12 / 15 / 16 / 20 / 25 / 28 / 30 / 32 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100
Spelingarm:
1-traps : ≤ 1 arcmin / ≤ 3 arcmin / ≤ 5 arcmin
2-traps: ≤ 3 arcmin / ≤ 5 arcmin / ≤ 7 arcmin
Hoog rendement:
1-traps: ≥ 97%
2-traps: ≥ 94%
Nominale koppels T2N: 14 Nm - 2000 Nm
Bouwgrootte: AF042 / AF060 / AF060A / AF075 / AF075A / AF100 / AF100A / AF140 / AF140A / AF180 / AF220
Toepassingen
- Verpakkingsindustrie
- AGV toepassingen
- Algemene machinebouw
