AD

Planetair

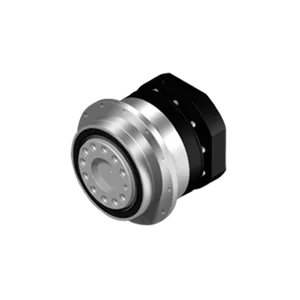

De APEX AD serie is een planetaire vertragingskast voorzien van schuine vertanding en uitgaande flens volgens ISO 9409. Door het innovatieve design wordt een compacte, lichte vertragingskast verkregen met hoog rendement, lage spelingsklasse en laag geluidsniveau. De reductor behuizing en as zijn gemaakt van RVS.
Eenvoudige montage
Laag geluidsniveau
Zeer compacte bouw

Type reductor
Recht planetair
Nominale koppel
14-2000 Nm
Nominale toerental
2000-5000 rpm
Overbrengverhouding
1-traps
4 / 5 / 7 / 10
2-traps
20 / 25 / 35 / 40 / 50 / 70 / 100 / 16 / 21 / 31 / 61 / 91
Speling
1-traps
≤ 3 arcmin / ≤ 5 arcmin
2-traps
≤ 5 arcmin / ≤ 7 arcmin
Rendement
1-traps
≥ 97%
2-traps
≥ 94%
Uitvoering
RVS behuizing, ALU adapterplaat
