ZA (1500–4000 NM)

Tussenassen

Specificaties

Design:


Temperatuurbereik:
Speling:
Service-life:
Toleranties:
Materiaal:
- Balgdeel:
- As:
- Naaf:
Snelheid:
Optioneel:

Tapse conische klemnaven aan beide zijden, uitgevoerd met losdrukschroef voor demontage. As uitgevoerd als cardan ophanging met klemnaaf.
-30 tot 120 °C
Volledig spelingvrij
Geen service
0.01 - 0.05 mm

Zeer flexibel hoogwaardig roestvrij staal.
Staal.
Staal.
Afhankelijk van de lengte. Neem contact met ons op!
Klant specifiek ontwerp, RVS en Atex

Omschrijving

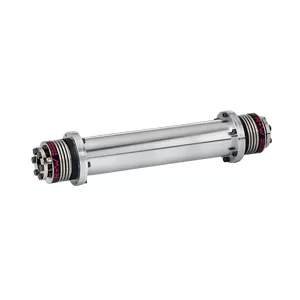

De ZA tusseasn van R+W Couplings kan met zijn lange design grote afstanden tot 3 meter overbruggen en is gemakkelijk te (de)monteren. Daarnaast is de ZA tussenas torsie stijf en door het gebruik van frictie klemverbinding is deze precisie askoppeling absoluut spelingsvrij. Dankzij de geforceerd gevormde balgvorm kan het element tegelijkertijd zowel laterale, axiale en angulaire uitlijnfouten opvangen. Zolang deze niet buiten het maximale gebied vallen, zal er geen metaalmoeheid in het balgmateriaal optreden en is de askoppeling volkomen vrij van slijtage. Voor specifieke vragen over tussenassen of andere precisie koppelingen neem dan contact op met VARIODRIVE.

Specificaties

Design:

Temperatuurbereik:
Speling:
Service-life:
Toleranties:
Materiaal:
- Balgdeel:
- As:
- Naaf:
Snelheid:
Optioneel:

Tapse conische klemnaven aan beide zijden, uitgevoerd met losdrukschroef voor demontage. As uitgevoerd als cardan ophanging met klemnaaf.
-30 tot 120 °C
Volledig spelingvrij
Geen service
0.01 - 0.05 mm

Zeer flexibel hoogwaardig roestvrij staal.
Staal.
Staal.
Afhankelijk van de lengte. Neem contact met ons op!
Klant specifiek ontwerp, RVS en Atex

Specificaties

Design:Tapse conische klemnaven aan beide zijden, uitgevoerd met losdrukschroef voor demontage. As uitgevoerd als cardan ophanging met klemnaaf.
Temperatuurbereik: -30 tot 120 °C
Speling: Volledig spelingvrij
Service-life: Geen service
Toleranties: 0.01 - 0.05 mm
Materiaal:
- Balgdeel: Zeer flexibel hoogwaardig roestvrij staal.
- As: Staal.
- Naaf: Staal.
Snelheid:Afhankelijk van de lengte. Neem contact met ons op!
Optioneel: Klant specifiek ontwerp, RVS en Atex

Toepassingen

  • Material handeling
  • Print technologie
  • Verpakkingsmachines
  • Theater automatisering
  • Gantry systemen
  • Schroef spindel systemen

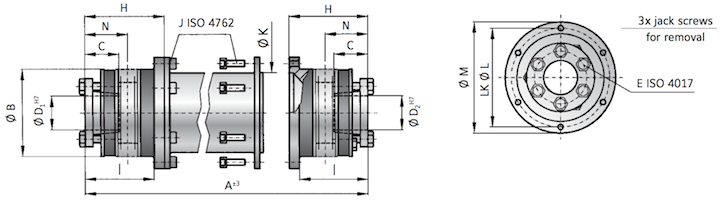

ZA Serien1500
Rated torque (Nm)TKN1500
Overall length min. to max. (mm)A±3280 - 6000
Fit length (mm)C61
Inside diameter possible from Ø to Ø H7 (mm)
D1/235-70
Outside diameter flange (mm)M184
Outside diameter of bellows (mm)B157
Outside diameter of tube (mm)K150
Fastening screw (ISO 4017)E6 x M12
Fastening screw ISO 4762J10x M10
Tightening torque of the fastening screw (Nm)E70
Tightening torque of the fastening screw (Nm)J70
Distance (mm)I82
Bolt hole circle Ø (mm)L168
Length bellows body (mm)H98
Shaft average value (mm)N56
1500
CAD
ZA Serien4000
Rated torque (Nm)TKN4000
Overall length min. to max. (mm)A±3280 - 6000
Fit length (mm)C80,5
Inside diameter possible from Ø to Ø H7 (mm)
D1/240-100
Outside diameter flange (mm)M213
Outside diameter of bellows (mm)B200
Outside diameter of tube (mm)K160
Fastening screw (ISO 4017)E6 x M16
Fastening screw ISO 4762J12x M12
Tightening torque of the fastening screw (Nm)E120
Tightening torque of the fastening screw (Nm)J120
Distance (mm)I84
Bolt hole circle Ø (mm)L193
Length bellows body (mm)H103,5
Shaft average value (mm)N61
4000
CAD
ZA Series
Rated torque (Nm)TKN
Overall length min. to max. (mm)A±3
Fit length (mm)C
Inside diameter possible from Ø to Ø H7 (mm)
D1/2
Outside diameter flange (mm)M
Outside diameter of bellows (mm)B
Outside diameter of tube (mm)K
Fastening screw (ISO 4017)E
Fastening screw ISO 4762J
Tightening torque of the fastening screw (Nm)E
Tightening torque of the fastening screw (Nm)J
Distance (mm)I
Bolt hole circle Ø (mm)L
Length bellows body (mm)H
Shaft average value (mm)N
ZA Series
Rated torque (Nm)TKN
Overall length min. to max. (mm)A±3
Fit length (mm)C
Inside diameter possible from Ø to Ø H7 (mm)
D1/2
Outside diameter flange (mm)M
Outside diameter of bellows (mm)B
Outside diameter of tube (mm)K
Fastening screw (ISO 4017)E
Fastening screw ISO 4762J
Tightening torque of the fastening screw (Nm)E
Tightening torque of the fastening screw (Nm)J
Distance (mm)I
Bolt hole circle Ø (mm)L
Length bellows body (mm)H
Shaft average value (mm)N
