XH

Spindel actuatoren

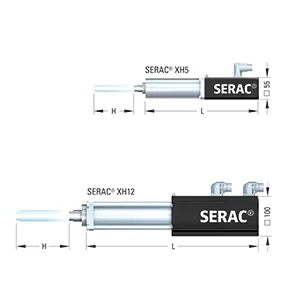

Electrische stroom in plaats van hydraulische olie. De SERAC® XH is een ultracompacte elektromechanische actuator voor accurate verplaatsingen met een hoge kracht. Het “slimline” ontwerp correspondeert met een hydraulische cilinder en heeft een direct aangedreven uitgaande stang. Het opvallende compacte behuizingsdesign van de SERAC® XH elektrische cilinder is zowel fraai als buitengewoon praktisch. De componenten (Anti rotatie, Lineaire encoder, PWG spindel, Servomotor) van deze complete, voorgemonteerde aandrijving zijn ondergebracht in een compacte en sterke behuizing.

De actuator bevat een aangebouwde borstelloze AC servomotor die wordt aangestuurd door een standaard servodrive. Omdat de uitgaande verplaatsing van de actuator door het werkingsprinipe enige slip bevat ten opzichte van de servomotor kan er gebruik gemaakt worden van een interne lineaire encoder.

Anti-rotate unit, houdrem, integrated linear travel measurement etc. optioneel
Kleine spoed (bijvoorbeeld 1.0 mm) mogelijk, zelfs bij hoge krachten! (12 kN)
Eind schakelaars mogelijk op het huis van de cilinder

Max. slaglengte
250 mm
Max. trust/traction kracht
12 kN
Max. snelheid
300 mm/s
Max. acceleratie
21,3 m/s2
Spindel type
servo screw
Spindel spoed
1, 2, 3, 4 mm
Efficientie
83%
Herhalingsnauwkeurigheid
10µm
Motor montage
Geïntegreerd
Opties
Houdrem, Lineaire encoder

Datasheets
  • Datasheet
CAD files
  • SERAC® XH5 data download
  • SERAC® XH5 data download
  • SERAC® XH12 data download
  • SERAC® XH12 data download
  • SERAC® XH12 data download
  • SERAC® XH12 data download
Manuals
  • Technische dokumentation XH5
  • Technische dokumentation XH12
