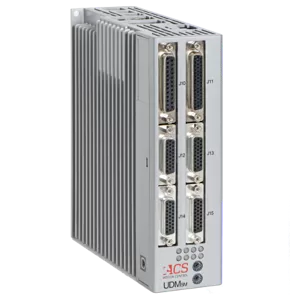

UDMsm
Universal drive modules
Omschrijving
De UDMsm maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives en bevat 2 of 4 universele servodrives met een ingangsspanning van 12-48Vdc en een uitgangsstroom van maximaal 5A nominaal en 10A piek. De UDMsm kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De geïntegreerde universele servo controller biedt de systeemontwerper flexibiliteit biedt om vrijwel elk type motor te besturen. Met het optionele ServoBoostTM algoritme kunnen zeer hoge prestaties worden bereikt met betrekking tot stilstand jitter, settling tijd en snelheidsnauwkeurigheid. De UDMsm beschikt ook over een Serial Periphal Interface (SPI) om specifieke feedback systemen zoals autofocus signalen te kunnen inlezen. Optioneel is de functie Safe Stop 1 (SS1) en Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.
Specificaties
Aantal drives:
Voedingsingang:
Busspanning:
Max. stroomoutput per as:
Encoderkanalen:
2/4
12 - 48 Vdc
Gelijk aan Vin
5 / 10A*
Max. 4 elke combinatie (4 AqB, 4 SinCos of 4 absoluut)
IO:
Analog: 2 in/2 out
Digital:
4 high speed inputs (MARK)
8 limit switch inputs
4 brake outputs
4 PEG outputs
8 General Purpose outputs
Montage:
Functionele veiligheidsopties:
Eigen ACS-functieopties
Paneel
STO, SS1
ServoBoost
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
UDMsm
Universal drive modules
Omschrijving
De UDMsm maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives en bevat 2 of 4 universele servodrives met een ingangsspanning van 12-48Vdc en een uitgangsstroom van maximaal 5A nominaal en 10A piek. De UDMsm kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De geïntegreerde universele servo controller biedt de systeemontwerper flexibiliteit biedt om vrijwel elk type motor te besturen. Met het optionele ServoBoostTM algoritme kunnen zeer hoge prestaties worden bereikt met betrekking tot stilstand jitter, settling tijd en snelheidsnauwkeurigheid. De UDMsm beschikt ook over een Serial Periphal Interface (SPI) om specifieke feedback systemen zoals autofocus signalen te kunnen inlezen. Optioneel is de functie Safe Stop 1 (SS1) en Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.
Specificaties
Aantal drives:
Voedingsingang:
Busspanning:
Max. stroomoutput per as:
Encoderkanalen:
2/4
12 - 48 Vdc
Gelijk aan Vin
5 / 10A*
Max. 4 elke combinatie (4 AqB, 4 SinCos of 4 absoluut)
IO:
Analog: 2 in/2 out
Digital:
4 high speed inputs (MARK)
8 limit switch inputs
4 brake outputs
4 PEG outputs
8 General Purpose outputs
Montage:
Functionele veiligheidsopties:
Eigen ACS-functieopties:
Paneel
STO, SS1
ServoBoost
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
UDMsm
Universal drive modules
Omschrijving
De UDMsm maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives en bevat 2 of 4 universele servodrives met een ingangsspanning van 12-48Vdc en een uitgangsstroom van maximaal 5A nominaal en 10A piek. De UDMsm kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De geïntegreerde universele servo controller biedt de systeemontwerper flexibiliteit biedt om vrijwel elk type motor te besturen. Met het optionele ServoBoostTM algoritme kunnen zeer hoge prestaties worden bereikt met betrekking tot stilstand jitter, settling tijd en snelheidsnauwkeurigheid. De UDMsm beschikt ook over een Serial Periphal Interface (SPI) om specifieke feedback systemen zoals autofocus signalen te kunnen inlezen. Optioneel is de functie Safe Stop 1 (SS1) en Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.
Specificaties
Aantal drives:
2/4
Voedingsingang:
12 - 48 Vdc
Busspanning:
Gelijk aan Vin
Max. Stroomoutput per as:
5 / 40A*
Encoderkanalen:
Max. 4 elke combinatie (4 AqB, 4 SinCos of 4 absoluut)
IO:
Analog: 2 in/2 out
Digital:
4 high speed inputs (MARK)
8 limit switch inputs
4 brake outputs
4 PEG outputs
8 General Purpose outputs
Montage:
Paneel
Functionele veiligheidsopties:
STO, SS1
Eigen ACS-functieopties:
ServoBoost
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
