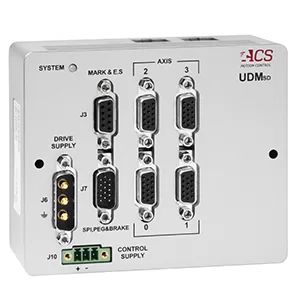

UDMsd
Universal drive modules
Omschrijving
De UDMsd maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives die zijn ontworpen om te voldoen aan de behoeften van OEM's met veeleisende high end meerassige motion control toepassingen. De UDMsd kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
Specificaties
Aantal drives:
Voedingsingang:
Busspanning:
Max. stroomoutput per as:
Encoderkanalen:
2/4
12 - 48 Vdc
Gelijk aan Vin
2,5 / 5A*
Max. 4 elke combinatie (4 AqB, 2 absoluut)
IO:
2 limit switches per as
4 high speed inputs (MARK)
2 motor brake outputs (24V 0.5A)
1 PEG pulse output
1 SPI interface
Motange:
Eigen ACS-functieopties:
Paneel
ServoBoost
*) Stroomwaarden gespecificeerd in Sinus-piek
De universele servo motion control technologie biedt de systeemontwerper flexibiliteit om vrijwel elk type motor te besturen zoals AC en DC servo, steppermotoren en voice coils. De unit beschikt ook over een Serial Periphal Interface (SPI) om specifieke feedback systemen zoals autofocus signalen te kunnen inlezen.
De kleine afmetingen, het lage gewicht en de minimale bekabelingsinterface is deze unit uitermate geschikt op toe te passen op bewegende assen of in kleine ruimtes.
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
UDMsd
Universal drive modules
Omschrijving
De UDMsd maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives die zijn ontworpen om te voldoen aan de behoeften van OEM's met veeleisende high end meerassige motion control toepassingen. De UDMsd kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De universele servo motion control technologie biedt de systeemontwerper flexibiliteit om vrijwel elk type motor te besturen zoals AC en DC servo, steppermotoren en voice coils. De unit beschikt ook over een Serial Periphal Interface (SPI) om specifieke feedback systemen zoals autofocus signalen te kunnen inlezen.
De kleine afmetingen, het lage gewicht en de minimale bekabelingsinterface is deze unit uitermate geschikt op toe te passen op bewegende assen of in kleine ruimtes.
Specificaties
Aantal drives:
Voedingsingang:
Busspanning:
Max. stroomoutput per as:
Encoderkanalen:
2/4
12 - 48 Vdc
Gelijk aan Vin
2,5 / 5A*
Max. 4 elke combinatie (4 AqB, 2 absoluut)
IO:
2 limit switches per as
4 high speed inputs (MARK)
2 motor brake outputs (24V 0.5A)
1 PEG pulse output
1 SPI interface
Motange:
Eigen ACS-functieopties:
Paneel
ServoBoost
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
UDMsd
Universal drive modules
Omschrijving
De UDMsd maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives die zijn ontworpen om te voldoen aan de behoeften van OEM's met veeleisende high end meerassige motion control toepassingen. De UDMsd kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De universele servo motion control technologie biedt de systeemontwerper flexibiliteit om vrijwel elk type motor te besturen zoals AC en DC servo, steppermotoren en voice coils. De unit beschikt ook over een Serial Periphal Interface (SPI) om specifieke feedback systemen zoals autofocus signalen te kunnen inlezen.
De kleine afmetingen, het lage gewicht en de minimale bekabelingsinterface is deze unit uitermate geschikt op toe te passen op bewegende assen of in kleine ruimtes.
Specificaties
Aantal drives:
2/4
Voedingsingang:
12 - 48 Vdc
Busspanning:
Gelijk aan Vin
Max. Stroomoutput per as:
2,5 / 5A*
Encoderkanalen:
Max. 4 elke combinatie (4 AqB, 2 absoluut)
IO:
2 limit switches per as
4 high speed inputs (MARK)
2 motor brake outputs (24V 0.5A)
1 PEG pulse output
1 SPI interface
Montage:
Paneel
Eigen ACS-functieopties:
ServoBoost
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
