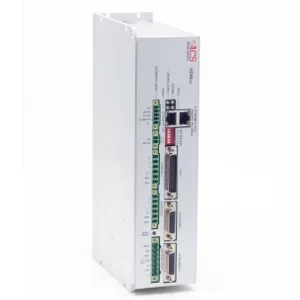

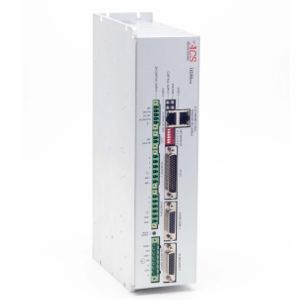

UDMpm

Universal Drive Modules

De UDMpm maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives. De UDMpm is een universele 1 of 2 assige economische servodrive module voor het aandrijven van AC servo, DC servo en AC inductie motoren. De UDMpm kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.

De module wordt gevoed met een ingangsspanning van 85-265Vac en heeft een maximale uitgangsstroom van 7.5A nominaal en 15A piek. Optioneel is de functie Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.

Voedingsspanning
85-265 VAC, 120-375 VDC
Nominale stroom
2,5-7,5 A sin. Peak
Piek stroom
5-15 A sin. Peak
Aantal assen per module
1 of 2
Motor type support
Brushless AC, Brush DC, Voice coil, Stepper, AC Inductie
Feedback
Resolver, Incr. Encoder, SinCos Encoder, Biss-C, EnDat, SSI, Hyperface
Fieldbus opties
EtherCAT
Safety opties
STO
Behuizing
Metaal IP20
I/O
8DI, 8DO, 4AI, 2AO
Programmeren
-
Remweerstand
Extern
