UDMpc
Universal drive modules
Specificaties
Aantal drives:
Voedingsingang:
Busspanning:
Max. Stroomoutput per as:
Encoder kanalen:
⠀
IO:
⠀
⠀
⠀
⠀
⠀
⠀
Montage:
Functionele veiligheidsopties:
Eigen ACS-functieopties:
1/2
12-48 VDC
Gelijk aan Vin
10/20A*
Max. 2 elke combinatie (2 AqB, 2 SinCos, 2 absoluut)
2 limit switches per as(5V)
8 digitale ingangen (5V)
2 high speed ingangen (MARK)
4 digitale uitgangen
2 PEG Pulse uitgangen
4 analoge ingangen
2 analoge uitgangen
PCB
STO
ServoBoost
*) Stroomwaarden gespecificeerd in Sinus-piek
Omschrijving

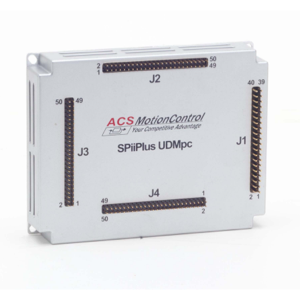

De UDMpc maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives die zijn ontworpen om te voldoen aan de behoeften van OEM's met veeleisende high end meerassige motion control toepassingen. De UDMpc werkt als een slave en kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master.
De UDMpc maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren, terwijl de universele servo-aandrijftechnologie de systeemontwerper flexibiliteit biedt om vrijwel elk type motor te besturen. Optioneel is een safe torque off functie beschikbaar. De PCB uitvoering geeft de gebruiker optimale vrijheid de servodrive in zijn applicatie te integreren.
Specificaties
Aantal drives:
Voedingsingang:
Busspanning:
Max. Stroomoutput per as:
Encoder kanalen:
IO:
⠀
⠀
⠀
⠀
⠀
⠀
Montage:
Functionele veiligheidsopties:
Eigen ACS-functieopties:
1/2
12-48 VDC
Gelijk aan Vin
10/20A*
Max. 2 elke combinatie (2 AqB, 2 SinCos, 2 absoluut)
2 limit switches per as(5V)
8 digitale ingangen (5V)
2 high speed ingangen (MARK)
4 digitale uitgangen
2 PEG Pulse uitgangen
4 analoge ingangen
2 analoge uitgangen
PCB
STO
ServoBoost
Specificaties
Aantal drives: 1/2
Voedingsingang: 12-48 VDC
Busspanning: Gelijk aan Vin
Max. Stroomoutput per as: 10/20A*
Encoder kanalen: Max. 2 elke combinatie (2 AqB, 2 SinCos, 2 absoluut)
IO: 2 limit switches per as(5V)
8 digitale ingangen (5V)
2 high speed ingangen (MARK)
4 digitale uitgangen
2 PEG Pulse uitgangen
4 analoge ingangen
2 analoge uitgangen
Montage: PCB
Functionele veiligheidsopties: STO
Eigen ACS-functieopties: ServoBoost
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
