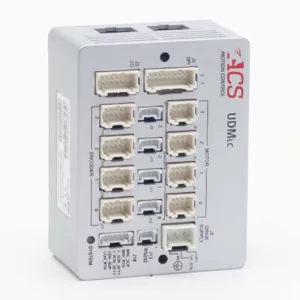

UDMlc
Universal drive modules
Omschrijving
De UDMlc maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives die zijn ontworpen voor OEM's met veeleisende high-end, meerassige motion control toepassingen. De UDMlc kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
Specificaties
Aantal drives:
Voedingsingang:
Busspanning:
Max. Stroomoutput per as:
Encoder kanalen:
2/4
12-80 VDC
Gelijk aan Vin
5/10A* bij asses, 2,5/5A* bij 4 assen
Max. 4 elke combinatie (4 AqB, 4 absoluut)
IO:
2 limit switches per as
4 high speed inputs (MARK)
4 brake outputs (24V 0.5A)
1 PEG pulse output
2 SPI interface
Montage:
Eigen ACS-functieopties:
Panel, DIN rail
ServoBoost
*) Stroomwaarden gespecificeerd in Sinus-piek
De geïntegreerde universele servo controller biedt de systeemontwerper flexibiliteit biedt om vrijwel elk type motor te besturen, waaronder AC en DC servomotoren, stappenmotoren en voice coils. Verder beschikt deze unit ook over een Serial Periphal Interface (SPI) om specifieke feedback systemen zoals autofocus signalen te kunnen inlezen. Deze unit kenmerkt zich door een zeer compacte afmeting en gewicht en is daardoor heel geschikt voor het toepassen op beweegbare applicaties of in compacte ruimtes.
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
UdmLC
Universal drive modules
Omschrijving
De UDMlc maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives die zijn ontworpen voor OEM's met veeleisende high-end, meerassige motion control toepassingen. De UDMlc kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De geïntegreerde universele servo controller biedt de systeemontwerper flexibiliteit biedt om vrijwel elk type motor te besturen, waaronder AC en DC servomotoren, stappenmotoren en voice coils. Verder beschikt deze unit ook over een Serial Periphal Interface (SPI) om specifieke feedback systemen zoals autofocus signalen te kunnen inlezen. Deze unit kenmerkt zich door een zeer compacte afmeting en gewicht en is daardoor heel geschikt voor het toepassen op beweegbare applicaties of in compacte ruimtes.
Specificaties
Aantal drives:
Voedingsingang:
Busspanning:
Max. Stroomoutput per as:
Encoder kanalen:
2/4
12-80 VDC
Gelijk aan Vin
5/10A* bij asses, 2,5/5A* bij 4 assen
Max. 4 elke combinatie (4 AqB, 4 absoluut)
IO:
2 limit switches per as
4 high speed inputs (MARK)
4 brake outputs (24V 0.5A)
1 PEG pulse output
2 SPI interface
Montage:
Eigen ACS-functieopties:
Panel, DIN rail
ServoBoost
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
UdmLC
Universal drive modules
Omschrijving
De UDMlc maakt deel uit van de Universal Drive Module (UDM) serie van EtherCAT-gebaseerde servodrives die zijn ontworpen voor OEM's met veeleisende high-end, meerassige motion control toepassingen. De UDMlc kan worden bestuurd door elk ACS SPiiPlus-platform EtherCAT master en maakt gebruik van krachtige servobesturingsalgoritmen (sample frequentie=20kHz) om de prestaties van het motion systeem te optimaliseren.
De geïntegreerde universele servo controller biedt de systeemontwerper flexibiliteit biedt om vrijwel elk type motor te besturen, waaronder AC en DC servomotoren, stappenmotoren en voice coils. Verder beschikt deze unit ook over een Serial Periphal Interface (SPI) om specifieke feedback systemen zoals autofocus signalen te kunnen inlezen. Deze unit kenmerkt zich door een zeer compacte afmeting en gewicht en is daardoor heel geschikt voor het toepassen op beweegbare applicaties of in compacte ruimtes.
Specificaties
Aantal drives:
2/4
Voedingsingang:
12-80 VDC
Busspanning:
Gelijk aan Vin
Max. Stroomoutput per as:
5/10A* bij 2 assen, 2,5/5A* bij 4 assen
Encoder kanalen:
Max. 4 elke combinatie (4 AqB, 4 absoluut)
IO:
2 limit switches per as
4 high speed inputs (MARK)
4 brake outputs (24V 0.5A)
1 PEG pulse output
2 SPI interface
Montage:
Panel, DIN rail
Eigen ACS-functieopties:
ServoBoost
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
