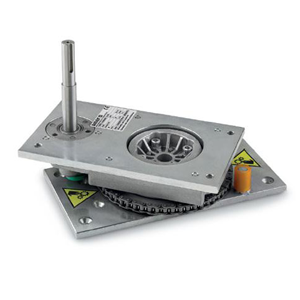

ST

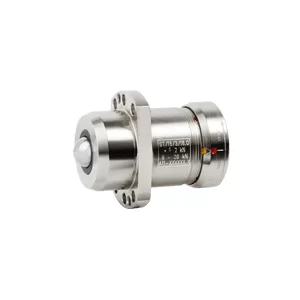

Heavy duty veiligheidskoppelingen (200-250.000Nm)Het ST heavy duty veiligheidselement van R+W Couplings is de basis voor alle ST veiligheidskoppelingen. Het heeft een robuust design en een zeer nauwkeurige beveiliging op overbelasting. Het element is in het veld instelbaar en deze instelling kan eenvoudig worden afgelezen. Het temperatuurbereik is van -30 tot +120 graden Celsius. Het element is corrosiewerend behandeld. Het maximaal koppel is bij de industrie koppeling is tevens handmatig te verstellen met een stelsleutel. Deze sleutel is apart te bestellen. Neem voor specifieke vragen over veiligheidskoppelingen of andere industrie koppelingen contact op met VARIODRIVE.
Uitvoering
Begrenzingselement
Begrenzingskoppel
0,8 - 70 kN
Temperatuur bereik
-30 tot +120 oC
Materiaal
Versterkt nitro-gecarboneerd staal
Speling
Geen
Service-life
Geen service
Optioneel
ATEX, stelsleutel, stelplaat
Datasheets
- ATEX instructies
- Uitleg veiligheidssystemen
- Datasheet ST
- Manual ST koppelingen

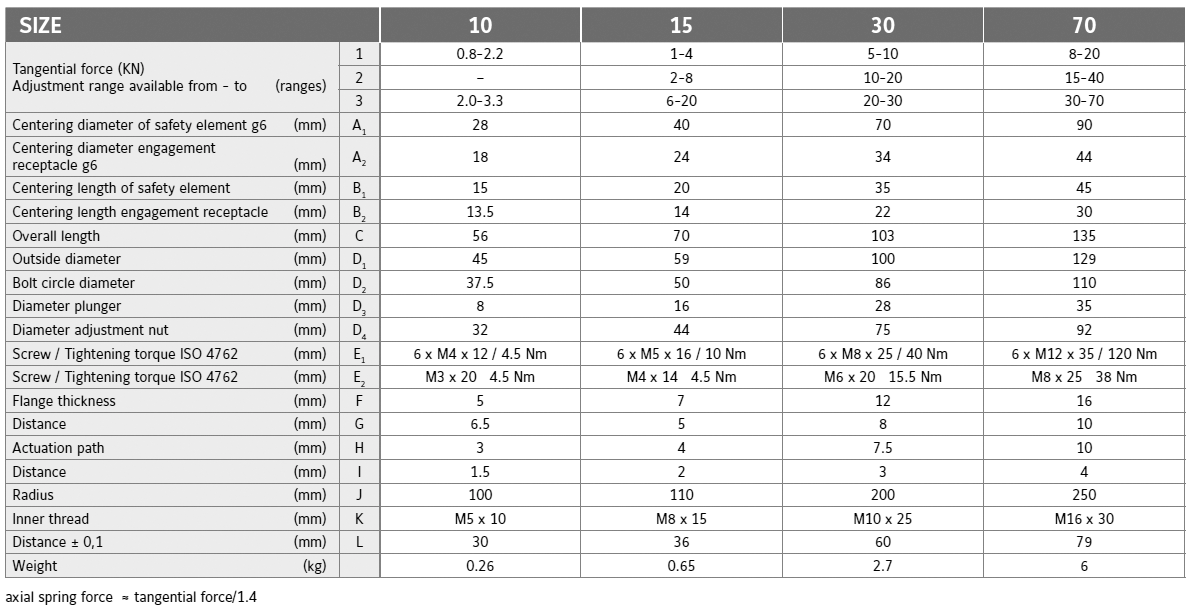

Tabel

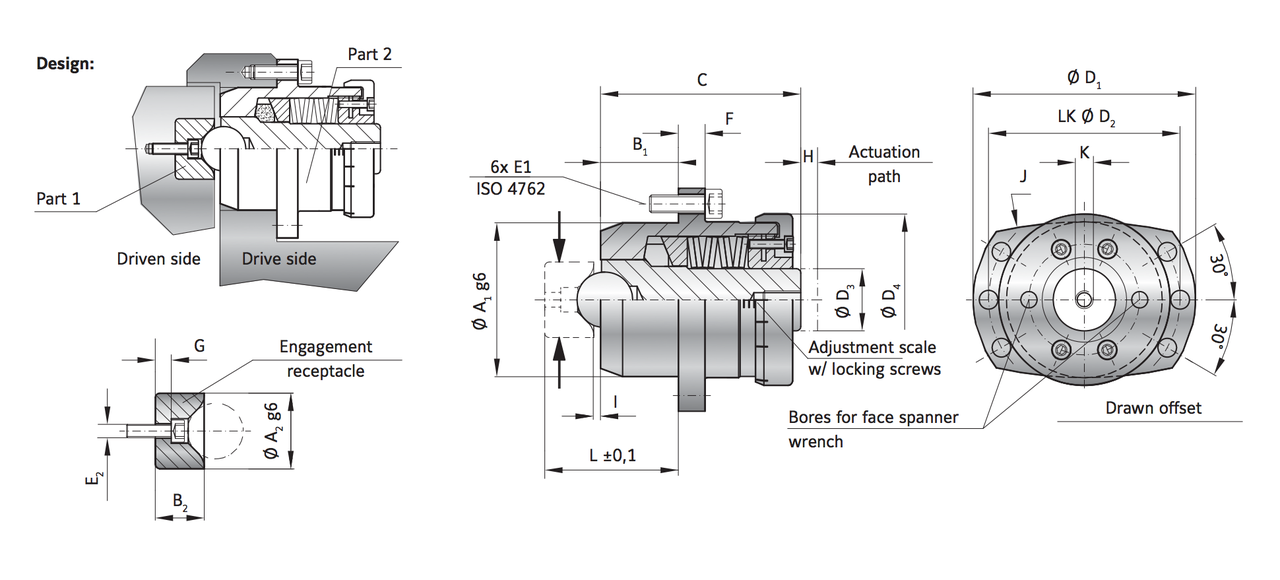

| SIZE | 10 | 15 | 30 | 70 | |
|---|---|---|---|---|---|
| 1 | 0.8-2.2 | 1-4 | 5-10 | 8-20 | |
| Tangential force (KN)Adjustment range available from - to (ranges) | 2 | - | 2-8 | 10-20 | 15-40 |
| 3 | 2.0-3.3 | 6-20 | 20-30 | 30-70 | |
| Centering diameter of safety element g6 (mm) | A1 | 28 | 40 | 70 | 90 |
| Centering diameter engagement receptacle g6 (mm) | Aa | 18 | 24 | 34 | 44 |
| Centering length of safety element (mm) | B1 | 15 | 20 | 35 | 45 |
| Centering length engagement receptacle (mm) | B | 13.5 | 14 | 22 | 30 |
| Overall length (mm) | c | 56 | 70 | 103 | 135 |
| Outside diameter (mm) | D1 | 45 | 59 | 100 | 129 |
| Bolt circle diameter (mm) | D | 37.5 | 50 | 86 | 110 |
| Diameter plunger (mm) | D3 | 8 | 16 | 28 | 35 |
| Diameter adjustment nut (mm) | D4 | 32 | 44 | 75 | 92 |
| Screw / Tightening torque ISO 4762 (mm) | E1 | 6xM4x12/4.5Nm | 6xM5x16/10Nm | 6xM8x25/40Nm | 6xM12x35/120Nm |
| Screw / Tightening torque ISO 4762 (mm) | E2 | M3x20 4.5Nm | M4x14 4.5Nm | M6x20 15.5Nrn | M8x25 38Nm |
| Flange thickness (mm) | F | 5 | 7 | 12 | 16 |
| Distance (mm) | G | 6.5 | 5 | 8 | 10 |
| Actuation path (mm) | H | 3 | 4 | 7.5 | 10 |
| Distance (mm) | I | 1.5 | 2 | 3 | 4 |
| Radius (mm) | J | 100 | 110 | 200 | 250 |
| Inner thread (mm) | K | M5x10 | M8x15 | M10x25 | M16x30 |
| Distance 0,1 (mm) | L | 30 | 36 | 60 | 79 |
| Weight (kg) | 0.26 | 0.65 | 2.7 | 6 |
