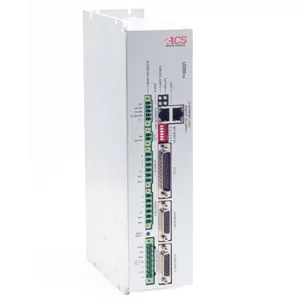

SPiiPlusCMnt
Control modules
Omschrijving
De SPiiPlusCMnt is een moderne lijn van EtherCAT master motion controllers met één of twee ingebouwde universele servodrives.
De SPiiPlusCMnt als EtherCAT master genereert geavanceerde motion profielen voor maximaal 32 assen bij 1 kHz en tot 16 assen bij 2 kHz. De open software architectuur werkt in combinatie met ACS lijn van EtherCAT servo- en stappenmotoraandrijvingen en I/O-modules. Tevens met elke gecertificeerde EtherCAT-module die voldoet aan het CAN over EtherCAT (CoE) protocol. De module wordt gevoed door 3 fasen 85 tot 265Vac en door een aparte 24Vdc voeding die alle laagspanningscircuits voedt tijdens normale- en noodsituaties.
De SPiiPlusCMnt ondersteunt een breed scala aan positie feedback systemen, waaronder: incrementele digitale, analoge SinCos en absolute encoders. Optionele Safe Torque Off (STO) module is beschikbaar en voldoet aan de SIL-3 en PLe veiligheidsnormen.
Specificaties
Controller-assen:
Host-pc / PLC / PAC-communicatie:
Maximale EtherCAT-cyclussnelheid:
Drives:
Voedingsspanning:
Busspanning:
Max. Stroom output per as:
Encoderkanalen:
2, 4, 8, 16 of 32
TCP / IP, Ethernet / IP, Modbus, RS-232
2 kHz
1 of 2
85-230 Vac
Vin x 1.414
7,5 / 15A*
Max. 4 elke combinatie (4 AqB, 2 SinCos, 2 absoluut)
IO:
2 limit switches per as
2 motor brake outputs(24V 1A)
8 digitale inputs
4 high speed inputs (MARK)
8 digitale outputs
2 PEG Pulse outputs
2 PEG State outputs
4 analoge inputs
2 analoge outputs
Functionele veiligheidsopties:
Eigen ACS-functieopties:
STO (niet UL-gecertificeerd)
flexibele configuratie
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
SPiiPlusCMnt
Control modules
Omschrijving
De SPiiPlusCMnt is een moderne lijn van EtherCAT master motion controllers met één of twee ingebouwde universele servodrives.
De SPiiPlusCMnt als EtherCAT master genereert geavanceerde motion profielen voor maximaal 32 assen bij 1 kHz en tot 16 assen bij 2 kHz. De open software architectuur werkt in combinatie met ACS lijn van EtherCAT servo- en stappenmotoraandrijvingen en I/O-modules. Tevens met elke gecertificeerde EtherCAT-module die voldoet aan het CAN over EtherCAT (CoE) protocol. De module wordt gevoed door 3 fasen 85 tot 265Vac en door een aparte 24Vdc voeding die alle laagspanningscircuits voedt tijdens normale- en noodsituaties.
De SPiiPlusCMnt ondersteunt een breed scala aan positie feedback systemen, waaronder: incrementele digitale, analoge SinCos en absolute encoders. Optionele Safe Torque Off (STO) module is beschikbaar en voldoet aan de SIL-3 en PLe veiligheidsnormen.
Specificaties
Controller-assen:
Host-pc / PLC / PAC-communicatie:
Maximale EtherCAT-cyclussnelheid:
Drives:
Voedingsspanning:
Busspanning:
Max. Stroom output per as:
Encoderkanalen:
2, 4, 8, 16 of 32
TCP / IP, Ethernet / IP, Modbus, RS-232
2 kHz
1 of 2
85-230 Vac
Vin x 1.414
7,5 / 15A*
Max. 4 elke combinatie (4 AqB, 2 SinCos, 2 absoluut)
IO:
2 limit switches per as
2 motor brake outputs(24V 1A)
8 digitale inputs
4 high speed inputs (MARK)
8 digitale outputs
2 PEG Pulse outputs
2 PEG State outputs
4 analoge inputs
2 analoge outputs
Functionele veiligheidsopties:
Eigen ACS-functieopties:
STO (niet UL-gecertificeerd)
flexibele configuratie
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
SPiiPlusCMnt
Control modules
Omschrijving
De SPiiPlusCMnt is een moderne lijn van EtherCAT master motion controllers met één of twee ingebouwde universele servodrives.
De SPiiPlusCMnt als EtherCAT master genereert geavanceerde motion profielen voor maximaal 32 assen bij 1 kHz en tot 16 assen bij 2 kHz. De open software architectuur werkt in combinatie met ACS lijn van EtherCAT servo- en stappenmotoraandrijvingen en I/O-modules. Tevens met elke gecertificeerde EtherCAT-module die voldoet aan het CAN over EtherCAT (CoE) protocol. De module wordt gevoed door 3 fasen 85 tot 265Vac en door een aparte 24Vdc voeding die alle laagspanningscircuits voedt tijdens normale- en noodsituaties.
De SPiiPlusCMnt ondersteunt een breed scala aan positie feedback systemen, waaronder: incrementele digitale, analoge SinCos en absolute encoders. Optionele Safe Torque Off (STO) module is beschikbaar en voldoet aan de SIL-3 en PLe veiligheidsnormen.
Specificaties
Controller-assen: 2, 4, 8, 16 of 32
Host-pc / PLC / PAC-communicatie: TCP / IP, Ethernet / IP, Modbus, RS-232
Maximale EtherCAT-cyclussnelheid: 2 kHz
Drives: 1 of 2
Voedingsspanning: 85-230 Vac
Busspanning: Vin x 1.414
Max. Stroom output per as: 7,5 / 15A*
Encoderkanalen: Max. 4 elke combinatie (4 AqB, 2 SinCos, 2 absoluut)
IO: 2 limit switches per as
2 motor brake outputs(24V 1A)
8 digitale inputs
4 high speed inputs (MARK)
8 digitale outputs
2 PEG Pulse outputs
2 PEG State outputs
4 analoge inputs
2 analoge outputs
Functionele veiligheidsopties: STO (niet UL-gecertificeerd)
Eigen ACS-functieopties: Flexibele configuratie
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
