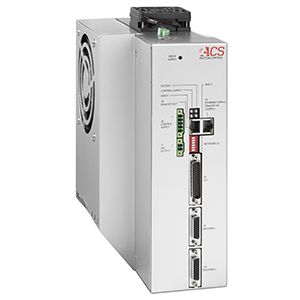

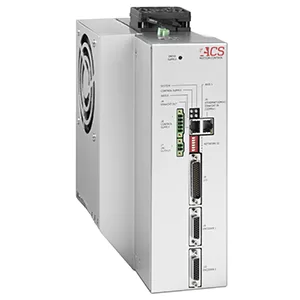

SPiiPlusCMhv
Control modules
Omschrijving
De SPiiPlusCMhv is een moderne lijn van EtherCAT master motion controllers met één of twee ingebouwde universele servodrives. De SPiiPlusCMhv is specifiek ontworpen om de mogelijkheden van de SPiiPlusCM-lijn uit te breiden voor wat betreft grotere vermogens en spanningen tot 480Vac.
De SPiiPlusCMhv als EtherCAT master genereert geavanceerde motion profielen voor maximaal 32 assen bij 1 kHz en tot 16 assen bij 2 kHz. De open software architectuur werkt in combinatie met ACS lijn van EtherCAT servo- en stappenmotoraandrijvingen en I/O-modules. Tevens met elke gecertificeerde EtherCAT-module die voldoet aan het CAN over EtherCAT (CoE) protocol. De module wordt gevoed door 3 fasen 230 tot 480Vac en door een aparte 24Vdc voeding die alle laagspanningscircuits voedt tijdens normale- en noodsituaties. Optionele Safe Torque Off (STO) module is beschikbaar en voldoet aan de SIL-3 en PLe veiligheidsnormen.
Specificaties
Controller-assen:
Host-pc / PLC / PAC-communicatie:
Maximale EtherCAT-cyclussnelheid:
Aandrijfassen:
Voedingsingang aandrijving:
Busspanning:
Max. Stroom output per as:
Encoderkanalen:
1 of 2
TCP / IP, Ethernet / IP, Modbus, RS-232
2 kHz
1 of 2
230 Vac of 400-480 Vac
Vin x 1.414
20/60 A @ 230 Vac of 15/30 A @ 400-480 Vac
Max. 4 elke combinatie (4 AqB, 2 SinCos, 2 absoluut)
IO:
2 limit switches per as
2 motor brake outputs(24V 1A)
8 digitale inputs
4 high speed inputs (MARK)
8 digitale outputs
2 PEG Pulse outputs
2 PEG State outputs
4 analoge inputs
2 analoge outputs
Functionele veiligheidsopties:
Eigen ACS-functieopties:
STO (niet UL-gecertificeerd)
flexibele configuratie
Toepassingen
- Semiconductor industrie
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
SPiiPlusCMhv
Control modules
Omschrijving
De SPiiPlusCMhv is een moderne lijn van EtherCAT master motion controllers met één of twee ingebouwde universele servodrives. De SPiiPlusCMhv is specifiek ontworpen om de mogelijkheden van de SPiiPlusCM-lijn uit te breiden voor wat betreft grotere vermogens en spanningen tot 480Vac.
De SPiiPlusCMhv als EtherCAT master genereert geavanceerde motion profielen voor maximaal 32 assen bij 1 kHz en tot 16 assen bij 2 kHz. De open software architectuur werkt in combinatie met ACS lijn van EtherCAT servo- en stappenmotoraandrijvingen en I/O-modules. Tevens met elke gecertificeerde EtherCAT-module die voldoet aan het CAN over EtherCAT (CoE) protocol. De module wordt gevoed door 3 fasen 230 tot 480Vac en door een aparte 24Vdc voeding die alle laagspanningscircuits voedt tijdens normale- en noodsituaties. Optionele Safe Torque Off (STO) module is beschikbaar en voldoet aan de SIL-3 en PLe veiligheidsnormen.
Specificaties
Controller-assen:
Host-pc / PLC / PAC-communicatie:
Maximale EtherCAT-cyclussnelheid:
Aandrijfassen:
Voedingsingang aandrijving:
Busspanning:
Max. Stroom output per as:
Encoderkanalen:
1 of 2
TCP / IP, Ethernet / IP, Modbus, RS-232
2 kHz
1 of 2
230 Vac of 400-480 Vac
Vin x 1.414
20/60 A @ 230 Vac of 15/30 A @ 400-480 Vac
Max. 4 elke combinatie (4 AqB, 2 SinCos, 2 absoluut)
IO:
2 limit switches per as
2 motor brake outputs(24V 1A)
8 digitale inputs
4 high speed inputs (MARK)
8 digitale outputs
2 PEG Pulse outputs
2 PEG State outputs
4 analoge inputs
2 analoge outputs
Functionele veiligheidsopties:
Eigen ACS-functieopties:
STO (niet UL-gecertificeerd)
flexibele configuratie
Toepassingen
- Semiconductor industrie
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
SPiiPlusCMhv
Control modules
Omschrijving
De SPiiPlusCMhv is een moderne lijn van EtherCAT master motion controllers met één of twee ingebouwde universele servodrives. De SPiiPlusCMhv is specifiek ontworpen om de mogelijkheden van de SPiiPlusCM-lijn uit te breiden voor wat betreft grotere vermogens en spanningen tot 480Vac.
De SPiiPlusCMhv als EtherCAT master genereert geavanceerde motion profielen voor maximaal 32 assen bij 1 kHz en tot 16 assen bij 2 kHz. De open software architectuur werkt in combinatie met ACS lijn van EtherCAT servo- en stappenmotoraandrijvingen en I/O-modules. Tevens met elke gecertificeerde EtherCAT-module die voldoet aan het CAN over EtherCAT (CoE) protocol. De module wordt gevoed door 3 fasen 230 tot 480Vac en door een aparte 24Vdc voeding die alle laagspanningscircuits voedt tijdens normale- en noodsituaties. Optionele Safe Torque Off (STO) module is beschikbaar en voldoet aan de SIL-3 en PLe veiligheidsnormen.
Specificaties
Controller-assen: 1 of 2
Host-pc / PLC / PAC-communicatie: TCP / IP, Ethernet / IP, Modbus, RS-232
Maximale EtherCAT-cyclussnelheid: 2 kHz
Aandrijfassen: 1 of 2
Voedingsingang aandrijving: 230 Vac of 400-480 Vac
Busspanning: Vin x 1.414
Max. Stroom output per as: 20/60 A @ 230 Vac of 15/30 A @ 400-480 Vac
Encoderkanalen: 4 elke combinatie (4 AqB, 2 SinCos, 2 absoluut)
IO: 2 limit switches per as
2 motor brake outputs(24V 1A)
8 digitale inputs
4 high speed inputs (MARK)
8 digitale outputs
2 PEG Pulse outputs
2 PEG State outputs
4 analoge inputs
2 analoge outputs
Functionele veiligheidsopties: STO (niet UL-gecertificeerd)
Eigen ACS-functieopties: Flexibele configuratie
Toepassingen
- Semiconductor industrie
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
