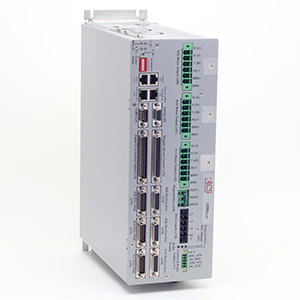

SPiiPlusCMhp
Control modules
Omschrijving
De SPiiPlusCMhp is een moderne lijn van EtherCAT master motion controllers met één, twee of drie ingebouwde universele servodrives.
De SPiiPlusCMhp als EtherCAT master genereert geavanceerde motion profielen voor maximaal 32 assen bij 1 kHz en tot 16 assen bij 2 kHz. De open software architectuur werkt in combinatie met ACS lijn van EtherCAT servo- en stappenmotoraandrijvingen en I/O-modules. Tevens met elke gecertificeerde EtherCAT-module die voldoet aan het CAN over EtherCAT (CoE) protocol. De module wordt gevoed door 3 fasen 85 tot 265Vac en door een aparte control voltage.
De SPiiPlusCMhp ondersteunt een breed scala aan positie feedback systemen, waaronder: incrementele digitale, analoge SinCos en absolute encoders. De modules zijn optioneel verkrijgbaar met ingebouwde extra 4-assige aansturing voor aandrijvingen met Pulse / Dir interface. De series zijn een plug-in vervanging voor de serie SPiiPlusCM modules met identieke afmetingen en hardware aansluitingen.
Specificaties
Controller-assen:
Host-pc / PLC / PAC-communicatie:
Maximale EtherCAT-cyclussnelheid:
Drives:
Voedingsspanning:
Busspanning:
Max. Stroomoutput per as:
Encoderkanalen:
2, 4, 8, 16 of 32
TCP / IP, Ethernet / IP, Modbus, RS-232
2 kHz
1, 2 of 3
85-230 Vac
Vin x 1.414
15/30 A*
Max. 4 elke combinatie (4 AqB, 3 SinCos, 3 absoluut)
IO:
2 limit switches per as
4 high speed inputs (MARK)
3 brake outputs (5/24V 1A)
2 PEG Pulse outputs
8 PEG State outputs
8 digitale ingangen & 8 digitale uitgangen
2 analog outputs
8 analog inputs
Montage:
Functionele veiligheidsopties:
Eigen ACS-functieopties:
⠀
A/D converters uitgevoerd in 16 bits
Paneel
Geen
ServoBoost, MotionBoost, flexibele configuratie
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
SPiiPlusCMhp
Control modules
Omschrijving
De SPiiPlusCMhp is een moderne lijn van EtherCAT master motion controllers met één, twee of drie ingebouwde universele servodrives.
De SPiiPlusCMhp als EtherCAT master genereert geavanceerde motion profielen voor maximaal 32 assen bij 1 kHz en tot 16 assen bij 2 kHz. De open software architectuur werkt in combinatie met ACS lijn van EtherCAT servo- en stappenmotoraandrijvingen en I/O-modules. Tevens met elke gecertificeerde EtherCAT-module die voldoet aan het CAN over EtherCAT (CoE) protocol. De module wordt gevoed door 3 fasen 85 tot 265Vac en door een aparte control voltage.
De SPiiPlusCMhp ondersteunt een breed scala aan positie feedback systemen, waaronder: incrementele digitale, analoge SinCos en absolute encoders. De modules zijn optioneel verkrijgbaar met ingebouwde extra 4-assige aansturing voor aandrijvingen met Pulse / Dir interface. De series zijn een plug-in vervanging voor de serie SPiiPlusCM modules met identieke afmetingen en hardware aansluitingen.
Specificaties
Controller-assen:
Host-pc / PLC / PAC-communicatie:
Maximale EtherCAT-cyclussnelheid:
Drives:
Voedingsspanning:
Busspanning:
Max. Stroomoutput per as:
Encoderkanalen:
2, 4, 8, 16 of 32
TCP / IP, Ethernet / IP, Modbus, RS-232
2 kHz
1, 2 of 3
85-230 Vac
Vin x 1.414
15/30 A*
Max. 4 elke combinatie (4 AqB, 3 SinCos, 3 absoluut)
IO:
2 limit switches per as
4 high speed inputs (MARK)
3 brake outputs (5/24V 1A)
2 PEG Pulse outputs
8 PEG State outputs
8 digitale ingangen & 8 digitale uitgangen
2 analog outputs
8 analog inputs
Montage:
Functionele veiligheidsopties:
Eigen ACS-functieopties:
A/D converters uitgevoerd in 16 bits
Paneel
Geen
ServoBoost, MotionBoost, flexibele configuratie
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
SPiiPlusCMhp
Control modules
Omschrijving
De SPiiPlusCMhp is een moderne lijn van EtherCAT master motion controllers met één, twee of drie ingebouwde universele servodrives.
De SPiiPlusCMhp als EtherCAT master genereert geavanceerde motion profielen voor maximaal 32 assen bij 1 kHz en tot 16 assen bij 2 kHz. De open software architectuur werkt in combinatie met ACS lijn van EtherCAT servo- en stappenmotoraandrijvingen en I/O-modules. Tevens met elke gecertificeerde EtherCAT-module die voldoet aan het CAN over EtherCAT (CoE) protocol. De module wordt gevoed door 3 fasen 85 tot 265Vac en door een aparte control voltage.
De SPiiPlusCMhp ondersteunt een breed scala aan positie feedback systemen, waaronder: incrementele digitale, analoge SinCos en absolute encoders. De modules zijn optioneel verkrijgbaar met ingebouwde extra 4-assige aansturing voor aandrijvingen met Pulse / Dir interface. De series zijn een plug-in vervanging voor de serie SPiiPlusCM modules met identieke afmetingen en hardware aansluitingen.
Specificaties
Controller-assen: 2, 4, 8, 16 of 32
Host-pc / PLC / PAC-communicatie: TCP / IP, Ethernet / IP, Modbus, RS-232
Maximale EtherCAT-cyclussnelheid: 2 kHz
Drives: 1, 2 of 3
Voedingsspanning: 85-230 Vac
Busspanning: Vin x 1.414
Max. Stroomoutput per as: 15/30 A*
Encoderkanalen: max. 4 willekeurige combinatie (4 AqB, 3 SinCos, 3 absoluut)
IO: 2 limit switches per as
4 high speed inputs (MARK)
3 brake outputs (5/24V 1A)
2 PEG Pulse outputs
8 PEG State outputs
8 digitale ingangen & 8 digitale uitgangen
2 analog outputs
8 analog inputs
Montage: Paneel
Functionele veiligheidsopties: Geen
Eigen ACS-functieopties: ServoBoost, MotionBoost, flexibele configuratie
A/D converters uitgevoerd in 16 bits;
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
