SLP
Veiligheidskoppelingen
Specificaties
Design:
⠀
Systemen:
Temperatuurbereik:
Service-life:
Tolerantie:
Optioneel:
Spiebaan (DIN 6885 of ANS) en integraal lager voor een tandriempoleie of tandwiel
Single position (standard), multi position
-30 tot +120 °C
Geen service
0.01 - 0.05 mm
Klant specifiek ontwerp, RVS, ATEX, limit switch, stelsleutel
Omschrijving

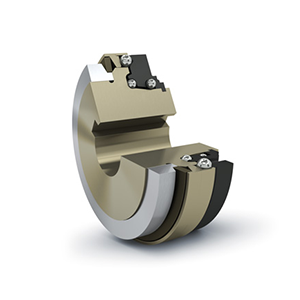

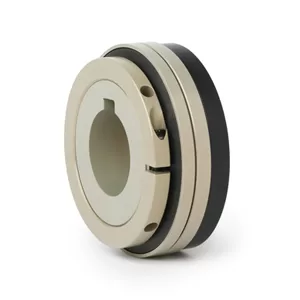

De dynamische SLP veiligheidskoppeling van R+W Couplings is voorzien van een integraal lager voor een tandriempoelie of tandwiel. De veiligheidskoppeling is lichtgewicht, corrosiebestendig, lage massatraagheid, gemakkelijk te (de)monteren en heeft een eenvoudig design. Door de frictie klemverbinding is deze precisie koppeling torsie stijf en absoluut spelingsvrij. Het maximaal koppel is bij de SLP koppeling is tevens handmatig te verstellen met een stelsleutel. Deze sleutel is apart te bestellen. Voor specifieke vragen over veiligheidskoppeling of andere precisie koppelingen neem dan contact op met VARIODRIVE.
Specificaties
Design:
⠀
Systemen:
Temperatuurbereik:
Service-life:
Tolerantie:
Optioneel:
Spiebaan (DIN 6885 of ANS) en integraal lager voor een tandriempoleie of tandwiel
Single position (standard), multi position
-30 tot +120 °C
Geen service
0.01 - 0.05 mm
Klant specifiek ontwerp, RVS, ATEX, limit switch, stelsleutel
Specificaties
Design: Spiebaan (DIN 6885 of ANS) en integraal lager voor een tandriempoleie of tandwiel
Systemen: Single position (stanaard), multi position
Temperatuurbereik: -30 tot +120 °C
Service-life: Geen service
Tolerantie: 0.01 - 0.05 mm
Optioneel: Klant specifiek ontwerp, RVS, ATEX, limit switch, stelsleutel
Toepassingen
- Machine gereedschap
- Verpakkingsmachines
- Machines voor metaalbewerking
- Test stands
- Pomp aandrijvingen
- Assemblage systemen
Tabel

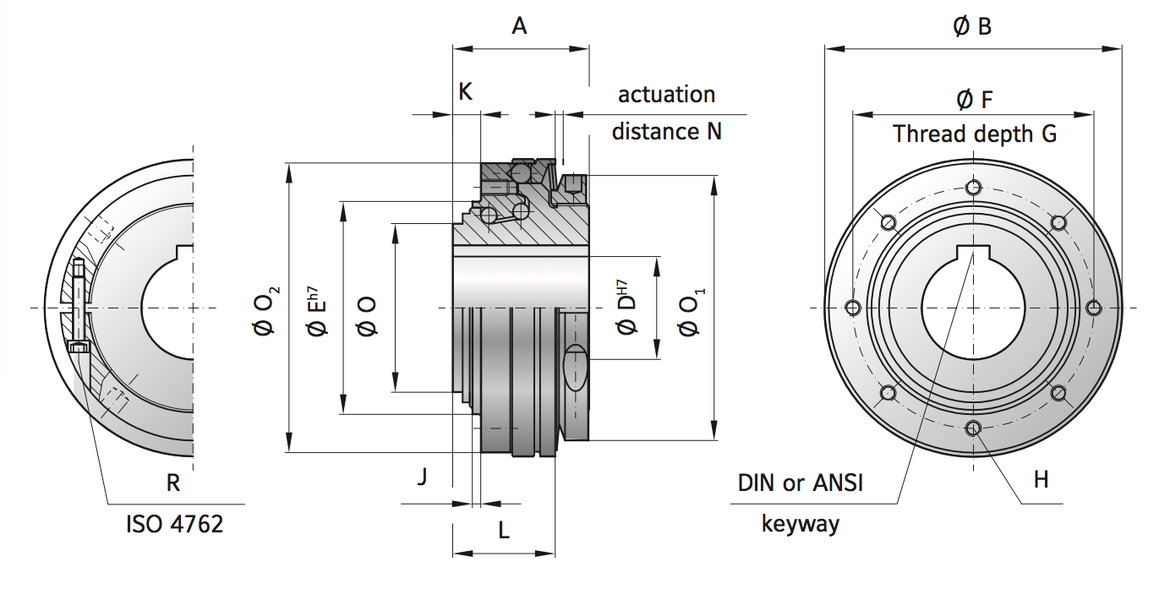

| SLP Series | |
| Overall length | A |
Inside diameter range H7 (mm) | D |
| Fastening threads | H |
| Bolt circle diameter ± 0.2 (mm) | F |
| Approx. moment of inertia at D max (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Tightening torque of the fastening screw (Nm) | R |
| Distance (mm) | K |
| Distance to actuation ring edge (mm) | L |
| Thread depth +1 (mm) | G |
| Adjustment nut's clamp screw ISO 4762 | R |
| Adjustment range available from - to (Nm) | TKN |
| Actuation ring diameter (mm) | B |
| Pilot diameter h7 (mm) | E |
| Centering length -0.2 (mm) | J |
| Ø Base element (mm) | O |
| Ø Adjustment nut (mm) | O1 |
| Ø Flange -0.2 (mm) | O2 |
| Actuation distance (mm) | N |
| SLP Series | |
| Overall length | A |
Inside diameter range H7 (mm) | D |
| Fastening threads | H |
| Bolt circle diameter ± 0.2 (mm) | F |
| Approx. moment of inertia at D max (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Tightening torque of the fastening screw (Nm) | R |
| Distance (mm) | K |
| Distance to actuation ring edge (mm) | L |
| Thread depth +1 (mm) | G |
| Adjustment nut's clamp screw ISO 4762 | R |
| Adjustment range available from - to (Nm) | TKN |
| Actuation ring diameter (mm) | B |
| Pilot diameter h7 (mm) | E |
| Centering length -0.2 (mm) | J |
| Ø Base element (mm) | O |
| Ø Adjustment nut (mm) | O1 |
| Ø Flange -0.2 (mm) | O2 |
| Actuation distance (mm) | N |
| CAD Portal |
| SLP Series | |
| Overall length | A |
Inside diameter range H7 (mm) | D |
| Fastening threads | H |
| Bolt circle diameter ± 0.2 (mm) | F |
| Approx. moment of inertia at D max (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Tightening torque of the fastening screw (Nm) | R |
| Distance (mm) | K |
| Distance to actuation ring edge (mm) | L |
| Thread depth +1 (mm) | G |
| Adjustment nut's clamp screw ISO 4762 | R |
| Adjustment range available from - to (Nm) | TKN |
| Actuation ring diameter (mm) | B |
| Pilot diameter h7 (mm) | E |
| Centering length -0.2 (mm) | J |
| Ø Base element (mm) | O |
| Ø Adjustment nut (mm) | O1 |
| Ø Flange -0.2 (mm) | O2 |
| Actuation distance (mm) | N |
| CAD Portal |
| SLP Series | |
| Overall length | A |
Inside diameter range H7 (mm) | D |
| Fastening threads | H |
| Bolt circle diameter ± 0.2 (mm) | F |
| Approx. moment of inertia at D max (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Tightening torque of the fastening screw (Nm) | R |
| Distance (mm) | K |
| Distance to actuation ring edge (mm) | L |
| Thread depth +1 (mm) | G |
| Adjustment nut's clamp screw ISO 4762 | R |
| Adjustment range available from - to (Nm) | TKN |
| Actuation ring diameter (mm) | B |
| Pilot diameter h7 (mm) | E |
| Centering length -0.2 (mm) | J |
| Ø Base element (mm) | O |
| Ø Adjustment nut (mm) | O1 |
| Ø Flange -0.2 (mm) | O2 |
| Actuation distance (mm) | N |
| CAD Portal |
