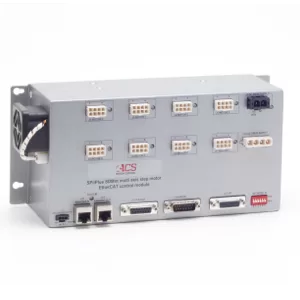

SDMnt
Universal drive modules
Omschrijving
De SDMnt is een serie EtherCAT-modules met open-loop stappenmotoraandrijvingen die specifiek zijn ontworpen om de behoefte aan economische oplossingen voor machines met veel stappenmotoren die werken als onderdeel van een EtherCAT-netwerk. De SDMnt is verkrijgbaar in versies met 4 en 8 assen, met of zonder ingebouwde motorvoeding.
Specificaties
Aantal drives:
Voedingsingang:
Busspanning:
Max. stroomoutput per as:
Max. microstepping-resolutie:
4/8 (1 bipolaire stepper, alle andere unipolaire stepper)
12 - 40 Vdc of 100 - 240 Vac
12 - 40Vdc
3 A*
1/16 stap
IO:
2x Pulse/Dir inputs
2x Pulse/Dir output
2x digital inputs
4x RS422 digital input
2x digital output
4x RS422 output
*) Stroomwaarden gespecificeerd in Sinus-piek
Elke unit bevat een bipolaire aandrijving met maximaal 40Vdc, 3A. Alle andere drives zijn unipolair met maximaal 40Vdc, 3A. De gewenste stroom is individueel programmeerbaar voor elke aandrijving en in te stellen op de volgende waarde: 1A, 1.5A, 2A en 3A. De stap resolutie is individueel programmeerbaar voor elke aandrijving en kan worden ingesteld op de volgende niveaus: volledige stap, 1/2, 1/4, 1/8 en 1/16 stap. De SDMnt bevat twee sets Pulse / Dir-ingangen en twee sets Pulse / Dir-uitgangen voor Master-Slave-werking. Er zijn 6 & 6 inputs en outputs voor algemeen gebruik. Modules met 40Vdc, 240W ingebouwde motorvoeding worden gevoed door 110Vac tot 230Vac.
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
SDMnt
Universal drive modules
Omschrijving
De SDMnt is een serie EtherCAT-modules met open-loop stappenmotoraandrijvingen die specifiek zijn ontworpen om de behoefte aan economische oplossingen voor machines met veel stappenmotoren die werken als onderdeel van een EtherCAT-netwerk. De SDMnt is verkrijgbaar in versies met 4 en 8 assen, met of zonder ingebouwde motorvoeding.
Elke unit bevat een bipolaire aandrijving met maximaal 40Vdc, 3A. Alle andere drives zijn unipolair met maximaal 40Vdc, 3A. De gewenste stroom is individueel programmeerbaar voor elke aandrijving en in te stellen op de volgende waarde: 1A, 1.5A, 2A en 3A. De stap resolutie is individueel programmeerbaar voor elke aandrijving en kan worden ingesteld op de volgende niveaus: volledige stap, 1/2, 1/4, 1/8 en 1/16 stap. De SDMnt bevat twee sets Pulse / Dir-ingangen en twee sets Pulse / Dir-uitgangen voor Master-Slave-werking. Er zijn 6 & 6 inputs en outputs voor algemeen gebruik. Modules met 40Vdc, 240W ingebouwde motorvoeding worden gevoed door 110Vac tot 230Vac.
Specificaties
Aantal drives:
Voedingsingang:
Busspanning:
Max. stroomoutput per as:
Max. microstepping-resolutie:
4/8 (1 bipolaire stepper, alle andere unipolaire stepper)
12 - 40 Vdc of 100 - 240 Vac
12 - 40Vdc
3 A*
1/16 stap
IO:
2x Pulse/Dir inputs
2x Pulse/Dir output
2x digital inputs
4x RS422 digital input
2x digital output
4x RS422 output
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
SDmnt
Universal drive modules
Omschrijving
De SDMnt is een serie EtherCAT-modules met open-loop stappenmotoraandrijvingen die specifiek zijn ontworpen om de behoefte aan economische oplossingen voor machines met veel stappenmotoren die werken als onderdeel van een EtherCAT-netwerk. De SDMnt is verkrijgbaar in versies met 4 en 8 assen, met of zonder ingebouwde motorvoeding.
Elke unit bevat een bipolaire aandrijving met maximaal 40Vdc, 3A. Alle andere drives zijn unipolair met maximaal 40Vdc, 3A. De gewenste stroom is individueel programmeerbaar voor elke aandrijving en in te stellen op de volgende waarde: 1A, 1.5A, 2A en 3A. De stap resolutie is individueel programmeerbaar voor elke aandrijving en kan worden ingesteld op de volgende niveaus: volledige stap, 1/2, 1/4, 1/8 en 1/16 stap. De SDMnt bevat twee sets Pulse / Dir-ingangen en twee sets Pulse / Dir-uitgangen voor Master-Slave-werking. Er zijn 6 & 6 inputs en outputs voor algemeen gebruik. Modules met 40Vdc, 240W ingebouwde motorvoeding worden gevoed door 110Vac tot 230Vac.
Specificaties
Aantal drives:
4/8 (1 bipolaire stepper, alle andere unipolaire stepper)
Voedingsingang:
12 - 40 Vdc of 100 - 240 Vac
Busspanning:
12 - 40 Vdc
Max. Stroomoutput per as:
3 A*
Max. microstepping-resolutie:
1/16 stap
IO:
Analog: 2 in/2 out
Digital:
4 high speed inputs (MARK)
8 limit switch inputs
4 brake outputs
4 PEG outputs
8 General Purpose outputs
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Industriële 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
