SCL3

Lamellenkoppelingen

Specificaties

Design:

Temperatuurbereik:
Speling:
Service-life:
Toleranties:
Materiaal:
- Balgdeel:
- Naaf:
Kortstondige belasting:
Snelheid:
Optioneel:

Koppeling met enkel of dubbel lamellen versie en aan beide zijden een klemnaaf
-30 tot 130 °C
Volledig spelingvrij
Geen service
0.01 - 0.05 mm

Zeer flexibel staal
Aluminium
Tot 1,5 maal de voorgeschreven waarden
Standaard tot 10.000 rpm
Klant specifiek ontwerp

Omschrijving

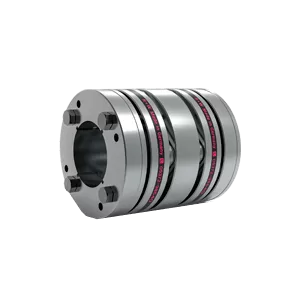

De SCL3 lamellenkoppeling van R+W Couplings is uit te voeren in een enkele of dubbele lamellen versie. Deze koppeling heeft een zeer compact design met hoge torsie stijfheid en kan worden toegepast in omgevingen waar hoge temperaturen en/of corrosie kunnen optreden. Door het gebruik van een frictie klemring verbinding bezit deze koppeling een hoog klemmend vermogen, wat resulteert in een absoluut spelingvrije precisie koppeling. Daarnaast kan het element tegelijkertijd zowel laterale, axiale en angulaire uitlijnfouten opvangen. Voor specifieke vragen over lamellenkoppelingen of andere precisie koppelingen neem dan contact op met VARIODRIVE.

Specificaties

Design:

Temperatuurbereik:
Speling:
Service-life:
Toleranties:
Materiaal:
- Balgdeel:
- Naaf:
Kortstondige belasting:
Snelheid:
Optioneel:

Koppeling met enkel of dubbel lamellen versie en aan beide zijden een klemnaaf
-30 tot 130 °C
Volledig spelingvrij
Geen service
0.01 - 0.05 mm

Zeer flexibel staal
Aluminium
Tot 1,5 maal de voorgeschreven waarden
Standaard tot 10.000 rpm
Klant specifiek ontwerp

Specificaties

Design: Koppeling met enkel of dubbel lamellen versie en aan beide zijden een klemnaaf
Temperatuurbereik: -30 tot 130 °C
Speling: Volledig spelingvrij
Service-life: Geen service
Toleranties: 0.01 - 0.05 mm
Materiaal:
- Balgdeel: Zeer flexibel staal
- Naaf: Aluminium
Kortstondige belasting: Tot 1,5 maal de voorgeschreven waarden
Snelheid: Standaard tot 10.000 rpm
Optioneel: Klant specifiek ontwerp

Toepassingen

  • Machinebouw
  • Print technologie
  • Extruders
  • Test stands

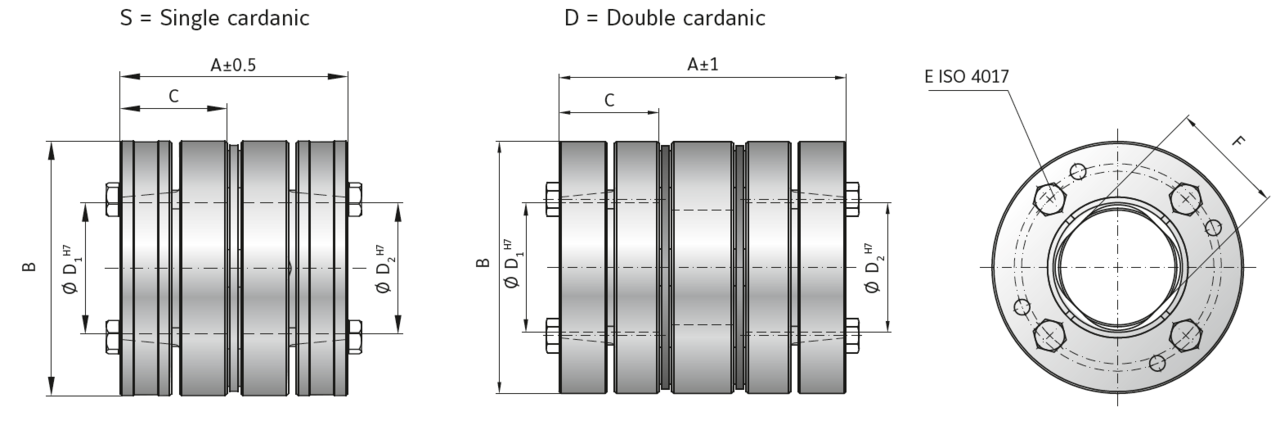

SCL3 Serien25
SystemA1S | D
Rated torque (Nm)TKN25
Overall length (mm)A56,6 | 73,2
Outside diameter (mm)B56
Fit length (mm)C27
Inside diameter* possible from Ø to Ø H7 (mm)
D1/D218-28
Fastening screwEM5
Tightening torque of the fastening screw (Nm)E5,5
Shaft diameter limitation (mm)F26
Moment of inertia (10-3 kgm2)Jges.0,144 | 0,187
Approximate weight (kg)0,299 | 0,390
Torsional stiffness (10³ Nm/rad)CT21000 | 15000
Axial ± (mm))max.0,40 | 0,81
Lateral ± (mm)max.    –   | 0,29
Angular ± (degree)max.1 | 2
Speed max. (rpm)10000
