PD

Flensmontage

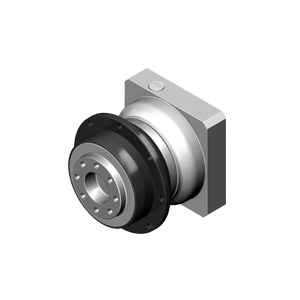

De APEX PD serie is een economisch gunstige planetaire vertragingskast voorzien van rechte vertanding. Door het innovatieve design wordt een compacte, lichte vertragingskast verkregen met hoog rendement en lage spelingsklasse. De reductor behuizing is zwart gelakt staal en heeft een uitgaande aluminium flens voorzien van stalen uitgaande as, flens ISO 9409.

Type reductor
Recht planetair
Nominale koppel
10 Nm - 232 Nm
Nominale toerental
3600-4500 rpm
Overbrengverhouding
1-traps
3 / 4 / 5 / 7 / 10
2-traps
12 / 15 / 16 / 20 / 25 / 30 / 35 / 40 / 50 / 70 / 100
Speling
1-traps
≤ 6-8 arcmin
2-traps
≤ 8-10 arcmin
Rendement
1-traps
≥ 97%
2-traps
≥ 94%
Uitvoering
Stalen behuizing, ALU adapterplaat
