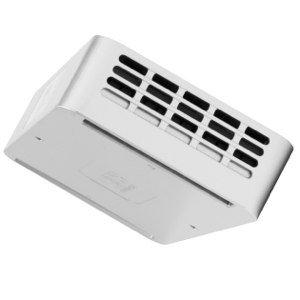

NPMPC
Universal drive modules
Omschrijving
De NPMpc is ontworpen voor OEM's met meerassige motion control-toepassingen op nanometerniveau. De NPMpc wordt als EtherCAT slave bestuurd door een ACS SPiiPlus Platform EtherCAT master. De unit maakt gebruik van krachtige servobesturingsalgoritmen en NanoPWM-technologie om de prestaties van het motion control systeem te maximaliseren. De NanoPWM technologie heeft alle voordelen qua stroomrimpel van een lineaire servodrive en qua warmte dissipatie van een PWM drive.
Deze servodrives leveren stromen tot 13.3/40A (continu/piek) en hebben een ingangsspanning van 100Vdc. Het is de ultieme servodrive voor een veeleisende performance bij hoge snelheid, hoge acceleratie, sub-nanometer stilstand jitter en constante snelheid met lage volgfout. Optioneel is de functie Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen. De NPMpc is ontworpen voor montage op een carrier PCB. Dit geeft de ontwikkelaar de vrijheid om de regelaar in een eigen elektrisch ontwerp te integreren.
Specificaties
Aantal drives:
Montage:
Voedingsingang:
Busspanning:
Max. stroom per as:
Encoderkanalen:
1/2
Carrier-PCB
12 - 100 Vdc
Gelijk aan Vin
13,3 / 40A*
Max. 4 elke combinatie (8 AqB, 8 SinCos, 4 absoluut)
IO:
Analoog: 4 in (12 bits), 4 uit (16bits)
Digitaal:
4 high speed ingangen (MARK), ook general purpose mogelijk
2 PEG uitgangen
2 rem uitgangen/general purpose
Behuizing:
Functionele veiligheidsopties:
Eigen ACS-functieopties:
PCB
STO
SeroBoost, NanoPWM
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Wafer handling
- Industrial 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
NPMpc
Universal drive modules
Omschrijving
De NPMpc is ontworpen voor OEM's met meerassige motion control-toepassingen op nanometerniveau. De NPMpc wordt als EtherCAT slave bestuurd door een ACS SPiiPlus Platform EtherCAT master. De unit maakt gebruik van krachtige servobesturingsalgoritmen en NanoPWM-technologie om de prestaties van het motion control systeem te maximaliseren. De NanoPWM technologie heeft alle voordelen qua stroomrimpel van een lineaire servodrive en qua warmte dissipatie van een PWM drive.
Deze servodrives leveren stromen tot 13.3/40A (continu/piek) en hebben een ingangsspanning van 100Vdc. Het is de ultieme servodrive voor een veeleisende performance bij hoge snelheid, hoge acceleratie, sub-nanometer stilstand jitter en constante snelheid met lage volgfout. Optioneel is de functie Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen. De NPMpc is ontworpen voor montage op een carrier PCB. Dit geeft de ontwikkelaar de vrijheid om de regelaar in een eigen elektrisch ontwerp te integreren.
Specificaties
Aantal drives:
Montage:
Voedingsingang:
Busspanning:
Max. stroom per as:
Encoderkanalen:
1/2
Carrier-PCB
12 - 100 Vdc
Gelijk aan Vin
13,3 / 40A*
Max. 4 elke combinatie (8 AqB, 8 SinCos, 4 absoluut)
IO:
Analoog: 4 in (12 bits), 4 uit (16bits)
Digitaal:
4 high speed ingangen (MARK), ook general purpose mogelijk
2 PEG uitgangen
2 rem uitgangen/general purpose
Behuizing:
Functionele veiligheidsopties:
Eigen ACS-functieopties:
PCB
STO
SeroBoost, NanoPWM
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Wafer handling
- Industrial 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
NPMpc
Universal drive modules
Omschrijving
De NPMpc is ontworpen voor OEM's met meerassige motion control-toepassingen op nanometerniveau. De NPMpc wordt als EtherCAT slave bestuurd door een ACS SPiiPlus Platform EtherCAT master. De unit maakt gebruik van krachtige servobesturingsalgoritmen en NanoPWM-technologie om de prestaties van het motion control systeem te maximaliseren. De NanoPWM technologie heeft alle voordelen qua stroomrimpel van een lineaire servodrive en qua warmte dissipatie van een PWM drive.
Deze servodrives leveren stromen tot 13.3/40A (continu/piek) en hebben een ingangsspanning van 100Vdc. Het is de ultieme servodrive voor een veeleisende performance bij hoge snelheid, hoge acceleratie, sub-nanometer stilstand jitter en constante snelheid met lage volgfout. Optioneel is de functie Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen. De NPMpc is ontworpen voor montage op een carrier PCB. Dit geeft de ontwikkelaar de vrijheid om de regelaar in een eigen elektrisch ontwerp te integreren.
Specificaties
Aantal drives:
1/2
Montage:
Carrier-PCB
Voedingsingang:
12 - 100 Vdc
Busspanning:
Gelijk aan Vin
Max. Stroom per as:
13,3 / 40A*
Encoderkanalen:
Max. 4 elke combinatie (8 AqB, 8 SinCos, 4 absoluut)
IO:
Analoog: 4 in (12 bits), 4 uit (16bits)
Digitaal:
4 high speed ingangen (MARK), ook general purpose mogelijk
2 PEG uitgangen
2 rem uitgangen/general purpose
Behuizing:
PCB
Functionele veiligheidsopties:
STO
Eigen ACS-functieopties:
ServoBoost, NanoPWM
*) Stroomwaarden gespecificeerd in Sinus-piek
Toepassingen
- Semiconductor industrie
- Wafer handling
- Industrial 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
