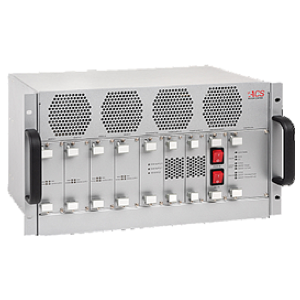

MP4Udc

Universal Drive Modules

De MP4Udc is een modulair, rack mounted, configureerbaar meerassig servoaandrijfsysteem. Het bestaat uit een Slave Motion Controller, voeding en drive modules die zijn ontworpen voor OEM’s met veeleisende meerassige motion control-toepassingen. De drive modules kunnen worden bestuurd door elke ACS SPiiPlus-platform EtherCAT-master. Ze maken gebruik van krachtige servobesturingsalgoritmen om de prestaties van het bewegingssysteem te optimaliseren.

Voor de drive modules kunnen er twee typen geselecteerd worden: de NanoPWM voor de meest nauwkeurige performance met betrekking tot positie jitter, settling time en snelheidsnauwkeurigheid, en de economische PWM drives. De geïntegreerde universele servo controller biedt de systeemontwerper flexibiliteit biedt om vrijwel elk type motor te besturen. Optioneel is de functie Safe Torque Off (STO) beschikbaar die voldoet aan de SIL-3 en PLe veiligheidseisen.

Voedingsspanning
100-240 VAC
Nominale stroom
3,3-13,3 A sin. Peak
Piek stroom
10-40 A sin. Peak
Aantal assen per module
2 tot 8
Motor type support
Brushless AC, Brush DC, Voice coil, Stepper
Feedback
Incr. Encoder, SinCos Encoder, Biss-C, EnDat, SSI
Fieldbus opties
EtherCAT, Ethernet/IP, ModBus
Safety opties
STO
Behuizing
Metaal IP20
I/O
4DI, 1DO, 4AI, 4AO
Programmeren
ACSPL+
Remweerstand
Extern
